与大家分享我做喇叭的经验


【明慧网2001年10月30日】我做的喇叭参考了一个功友的经验,但有一点不同,好象要好一点,我把它写出来供大家参考。材料有喊话器(用多节电池)、单放机、继电器、电子表、对录线,以及一些线、铜箔。

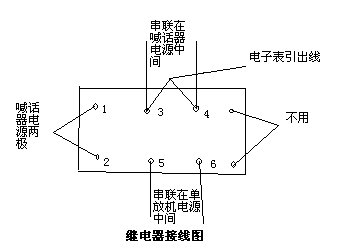

做喇叭主要是控制定时部分,我用的继电器是6V的继电器,有八个脚,其中两个为线圈电极(假定为1、2),两对常开触点(假定3、4为一对,5、6为一对),一对常闭不用。
1、 把电子表打开,拔掉小喇叭,接出两根线来。
2、 将这两根线接在继电器的3、4上,再从3、4上引出两根线,另一端焊上铜箔用绝缘材料隔开,串联到喊话器的电源中间。作为喊话器的控制开关。
3、 继电器的5、6触点也接上两根线,另一端焊上铜箔,绝缘隔开,串联到单放机的电源中间。作为单放机的控制开关。
4、 继电器线圈电极1、2引出两根线,另一端焊上铜箔接喊话器电源两端。作为继电器的电源。


最后用对录线把单放机和喊话器连起来就大功告成了。这样做比前面一个功友介绍的节约电池,而且电子表最长可以定24小时。

简易原理:电子表定时时间到,接通喊话器电源,喊话器电源两端两根线又使继电器动作并自锁,使单放机和喊话器同时工作。(注意:喊话器里面电池是串联的,要分出串联后的正负极,好连线。)
