技术交流:独立喷头清洗无须拆卸(六则)(图)

【明慧网2004年9月25日】
  • 独立喷头清洗无须拆卸

  • 只需5角钱喷头堵塞不再烦——自制喷嘴负压清堵器

  • HP1010激光打印机硒鼓拆解再生方法

  • 关于R210打印机

  • 关于“佳能LBP3200激光打印机” 咨询的答复:

  • 请问同修:碳粉过筛用多少目筛?在哪购买?

  • 独立喷头清洗无须拆卸

    喷嘴堵塞,是喷墨打印机用户经常遇到的问题。对于采用喷头墨盒一体式设计的喷打 (如:HP、联想、利盟等),在卸下墨盒的同时,也就等于卸下了喷头。相对于使用独立喷头的EPSON打印机,它们的喷嘴清洗操作,要简单得多。而使用独立喷头的EPSON打印机,由于它的喷头设计要求可重复使用,属于高精密部件,因此它的拆卸要麻烦得多,而且不同型号喷打的拆卸方法也各不相同,普通用户很难拆卸。那么,有没有方法可以让这种打印机的喷嘴清洗也像一体墨盒那样,卸下墨盒就可以直接清洗打印头呢?笔者经过反复试验,终于总结出了一套方便、快捷的清洗方法,下面大家就跟着下面大家就跟着笔者一起来做吧。

    准备工具

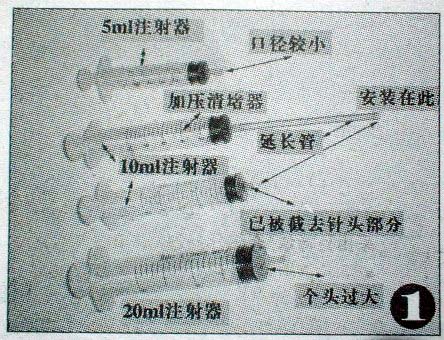

    2支lOml的—次性注射器(每支5角钱),一根直径4毫米的吸管,无水酒精适量,2~3张吸水性较好的纸巾,注意,最好是lOml的注射器,同时,必须保证其针管插头的内径为2毫米;其他容量的注射器不是针管插头内径不合适,就是个头过大(图1)。由于独立打印头内部结构精密,笔者建议大家,最好不要使用纯净水之类的液体。若没有无水酒精也没关系,只要打印头内部墨水没有完全凝固,我们也可以直接用空气加压清堵。

    制作加压清堵器

    第一步:制作加压清堵器的延长管:把准备好的吸管,截取10厘米长,注意要保证截口处光滑、完整、无折痕。取一支注射器,截取其针管插头部分约4毫米长。同样要保证截口处光滑、平整。把截取下来的4毫米针管插头部分的小头部分插入吸管的一头,延长管便制作完成了。

    第二步:把延长管无针管部分的另一头,插入新的注射器的针管插头处。一支带有延长管的清堵器就完成了(图1中的第二个针管即为成品)。

    操作步骤

    1、首先打开打印机的电源开关,使打印机处于更换墨盒的状态。这时拔掉打印机的输入电源(注意:不是关闭打印机面板上的“电源”按键,而是使打印机处于突然断电的状态)。

    2、用手移动打印车架(安放墨盒的部分),使它移动到打印机的最左侧(注意:不要移到右侧,否则会被打印头定位栓卡柱)。

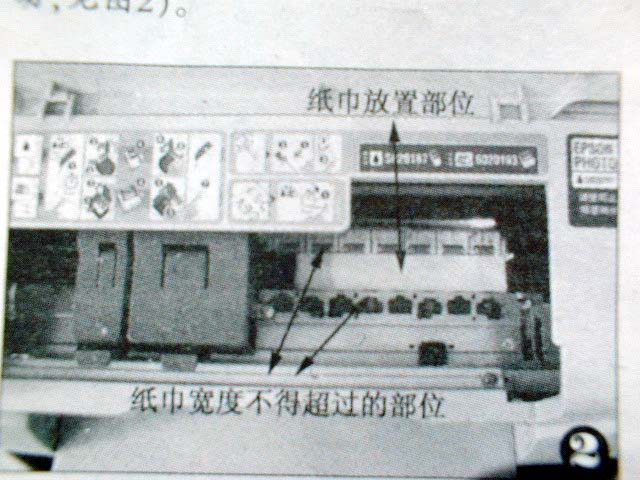

    3、把准备好的纸巾,根据所使用打印机的具体情况,折叠成2厘米宽、长度大于10厘米、厚度4~6层的长方形纸条。将折叠好的纸条平铺在打印机更换墨盒位置下面的浅槽内(注意:不同型号的打印机,其内部的浅槽宽度各不相同。总之,纸条的宽度不能大于浅槽的宽度,厚度不能高于浅槽的深度,否则会阻塞打印车架的移动,见图2)。

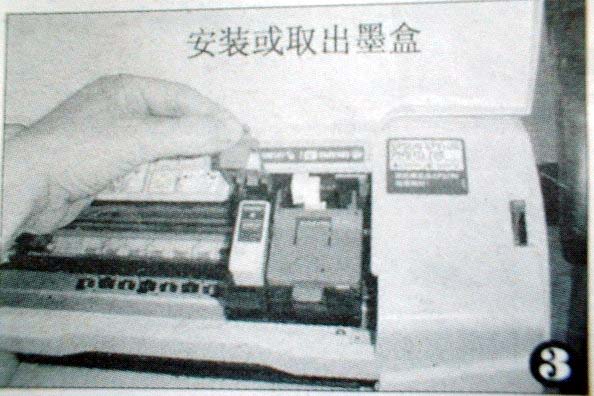

    4、移动打印车架,使它位于更换墨盒位置,同时注意纸条是否阻塞打印车架,可以及时调整纸条的大小。移动到位后,将墨盒取出,见图3(注意:墨盒不要过早取出,否则在喷头插管处的墨水会凝固)。

    5、加压清堵

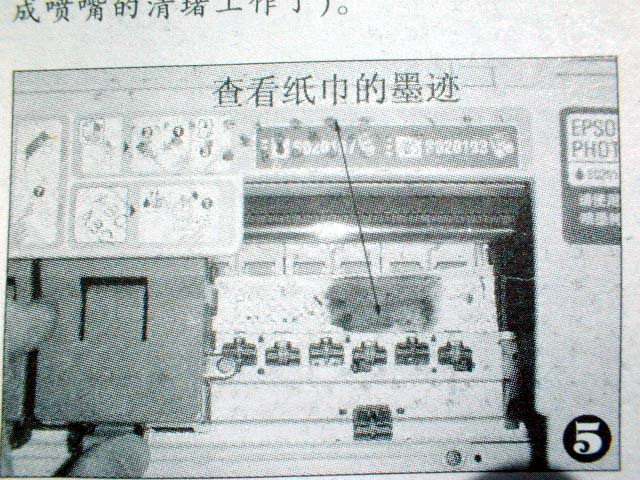

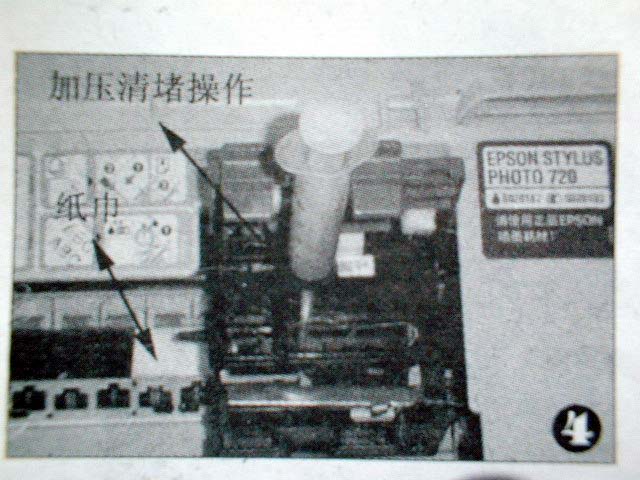

    ①利用空气加压清堵。若打印喷头不是较长时间没用,只要喷头插管处还有墨水,我们就可以直接用空气加压清堵(注意:这是由于墨水本身就含有最理想的溶解墨块的化学成分)。,先拉出注射器的拉杆,使注射器内部充满10ml空气。然后用清堵器的延长管,垂直插入喷头的一个插管,要插到底(见图4)。操作时,要注意缓慢均匀用力,切不可用力过大、过快(注意:如果操作时,明显感觉到阻力太大,空气压不进去,这时应立刻停止操作,改用无水酒精加压清堵)。第一个喷头插管清堵完成后,要用清水洗去延长管头处的墨迹,以防再次插入其他颜色的喷头插管时,造成混墨现象。接下来,分别对其他喷嘴插管进行清堵。同样,每清洁一个墨盒插管,都要用清水洗去延长管头处的墨迹。所有插管都清洗完成后,合上墨盒压盖,向左移动打印车架,露出纸条;然后检查纸条上是否有墨迹(见图5)。如果墨迹有且均匀,则说明清洗效果较好;墨迹有但分布不均匀,说明仍有部分喷堵塞;这时就必须使用无水酒精清堵了(注意:在绝大多数情况下,利用喷头处残存的墨水,就可以较好地完成喷嘴的清堵工作了)。

    ②利用无水酒精加压清堵。首先,更换一张干净的纸巾,按照操作步骤第三步的说明,制作成长方形纸条,放入浅槽内。用注射器吸入2ml左右的无水酒精:然后用清堵器的延长管,垂直插入喷头的一个插管,要插到底。操作时,要注意缓慢均匀用力;切不可用力过大、过快,每个喷嘴插管只需要压入O.5ml左右的无水酒精即可(注意:压入过多时,由于纸巾的吸水量有限:过多的废液会流入打印机内部,造成打印机内部污染)。依次对其他喷嘴插管逐个进行加压清堵即可。 ’

    特别提示:对于特别严重的喷嘴堵塞,在第一次压入无水酒精时,会明显感觉到阻力太大,无水酒精压不进去,这时可以先停止加压,让清堵器保持放置在该喷嘴插管上数分钟,以便让注射器管内的无水酒精有一个溶解墨块的过程:如果仍然不行,则继续延长浸泡喷嘴插管的时间,一般情况下,经过充分浸泡,严重堵塞的喷嘴也可以清通。

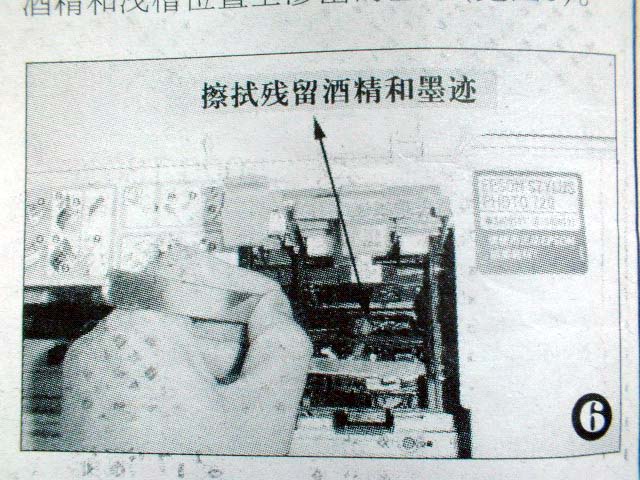

    6、用无水酒精清洗完成后,要用药棉或纸巾,吸去残留在打印头插管底座上的酒精和浅槽位置上渗出的墨迹(见图6)。

    7、喷头清洗完成后。拿出放在浅槽内的纸巾:放入墨盒,接通电源,就可以开机测试打印效果了。由于打印头内的墨水在清洗过程中已全部排空,因此可能要打印几张纸后,才能出墨。

    特别提示:由于EP50N墨盒的内胆多采用海绵储墨方式。较长时间放置在通风的环境中,不仅打印头容易堵塞。而且墨盒内部也容易干涸结块。因此,对于严重堵塞的打印头清洗完成后,同时也要保证再次换上的墨盒内有墨水可用。否则用户会误认为打印头仍有问题。

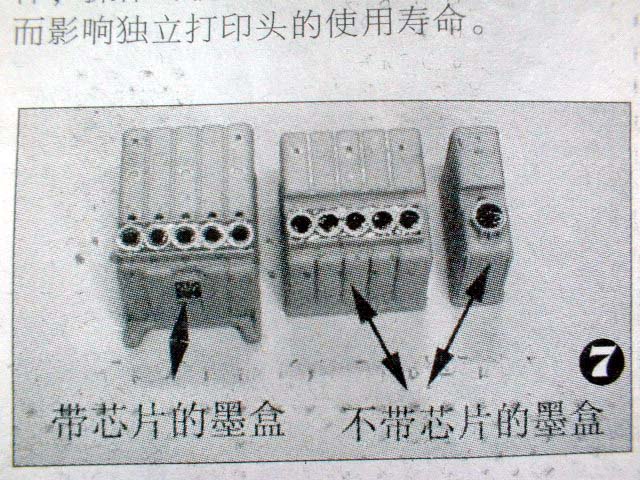

    对于带有芯片的EPSON墨盒(见图7),最好是在打印机提示墨尽需要换新墨盒时进行清堵。否则新墨盒换上后,打印机只能使用旧墨盒的剩余墨水量(对于EPSON旧墨盒的重复使用,限于篇幅本文就不再赘述了)。另外,用户在操作时可能会发现,不用延长管,直接用注射器,也可以完全插入部分喷嘴插管处。在这里笔者郑重地提醒大家,若直接使用注射器,由于有墨盒压盖和其他部件的限制,注射器很有可能不能垂直插到喷嘴插管上。这样,操作时就容易造成喷嘴插管歪斜,从而影响独立打印头的使用寿命。

    快捷操作指南

    对于绝大多数用户而言,只要喷嘴插管内还有墨水,就可以很快地进行喷嘴的清堵工作。流程为:打印机开机→转换至换墨盒状态→打印机断电→加纸巾→取下墨盒→空气加压清堵→取出纸巾→清洁机身→安装墨盒→完成清堵操作。几分钟就可以搞定。

    特别提示:对于打印头轻微堵塞的情况,建议最好先使用打印机的自动清洗操作,在几次清洗无效的情况下,再考虑进行加压清堵操作。这是因为,加压清堵时,会清空喷嘴插管内的墨水,而每一个喷嘴插管内都会有0.1—0.2ml的墨水;这些墨水足可以打印4~5张的文稿。

    写在后边的话:这是我转载自电脑报的文章。写一下我对喷头的清洗体会,只限于EPSON的机型使用无水酒精或是清洗液,绝对不要使用医用酒精,一般说来,清洗喷头3次已上,还不见效果的话,可以考虑使用EPSON维修软件中或是SSC的强力清洗(对喷头的危害很大,不要轻易使用),强力清洗后不要急于打印,放两三个小时再打印看看效果。如果还不行的话建议送维修站(保修期内),一般说来打印机堵头自己愈清洗对喷头危害愈大,愈洗愈堵。


    只需5角钱喷头堵塞不再烦——自制喷嘴负压清堵器

    喷墨打印机的喷嘴堵塞是经常出现的事情。目前常用的清洗方法,一是自动清洗,二是浸泡处理,三是加压冲洗。纵观几种处理方法,并不能涵盖不同类型墨盒的所有堵塞情况。那么是否有一种通用、省钱又方便的清堵方法呢?自己制作一个清堵器就能达到这样的目的。

    工作原理

    利用负压清堵器,与喷嘴紧密接触,抽动注射器,产生负压,这时,大气压力就会迫使墨盒内的液体,从与喷嘴接触的喷孔处快速流向注射器内,从而达到清洗喷嘴和排空墨盒内液体的目的。如果我们把负压清堵器的接触孔做得很小,就可以达到只清洗局部喷孔的作用,这样就可以清洗堵塞严重的个别喷孔了,从而保证所有的喷孔都畅通。

    适用范围

    1、严重堵塞的各类喷头,不易长时间浸泡的喷头,如联想z33等把电路做到喷嘴上的墨盒。

    2、有颗粒较大的杂质堵塞喷孔时。

    制作方法

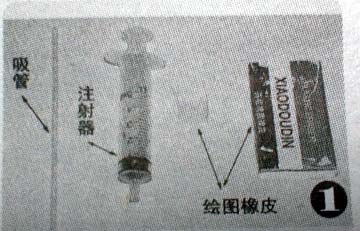

    花5角钱购买一只5ml的一次性注射器,准备一小块1厘米厚的绘图橡皮、适量的1厘米宽的胶带、-把小刀、一支直径2毫米的吸管(图1)(说明:选用绘图橡皮,并不是最好的选择,因为它强度低,不耐用。其惟一的优点是取材方便、易加工)。

    1、首先把橡皮用小刀切成1cm3(立方厘米)的小块,稍小一点也可以,但不能小于5mm3(立方毫米)。稍大一点时在与喷嘴接触时,便于控制。

    2、再用小刀切去方形橡皮的四个直角,在糙纸上把切去的四个小角磨圆(磨圆小角是为了让胶带缠得更紧)。

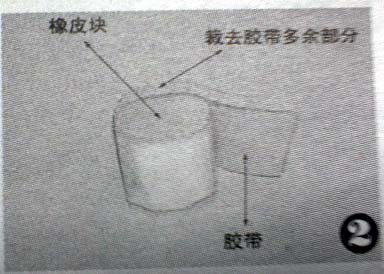

    3、用胶带把加工好的橡皮,在弧形面上缠上三圈(一定要缠紧。由于橡皮的强度不高,若不缠胶带,橡皮会裂开),再用小刀裁去橡皮块边缘露出的胶带(图2)。

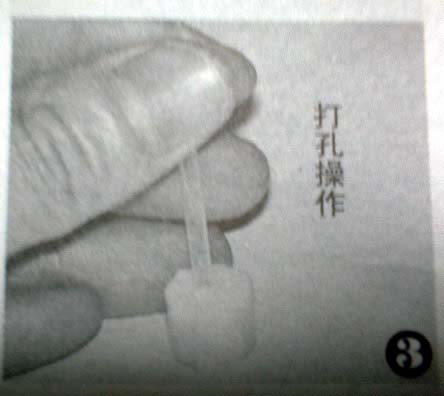

    4、用吸管在橡皮平面正中心部位,垂直向下打孔,钻孔时用力要均匀、把孔打穿后,选择孔口光滑的面作为与喷头相接触的面:在另一面,继续用吸管挖大孔口至直径3毫米、深8毫米,作为与注射器的接孔(由于注射器的针头部分为直径4毫米、长8毫米,所以橡皮块的孔径不能大于4毫米,否则会漏气。见图3)。

    5、把加工后的橡皮与注射器进行插接(要用力均匀,缓慢插入)

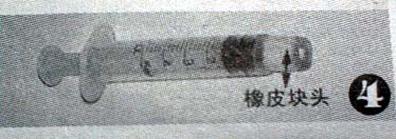

    6、待注射器完全插入后,再用吸管把接触孔处的橡皮渣清除。一支自制的喷头负压清堵器便做成了(图4)。

    小技巧:要保证注射器针头部分在完全插入橡皮后,与橡皮底部至少保持2毫米以上的距离,否则可能会造成喷嘴损坏。

    使用方法

    首先把待清堵的喷头,放到适量的纯净水里加温,刚感觉到烫手停上(40度—60度,溶墨的时间与水温有关),用药棉蘸上温水。捂在喷嘴处。若堵塞不严重的—般需要10秒钟;堵塞严重的,一般也只需要50秒钟的时间。

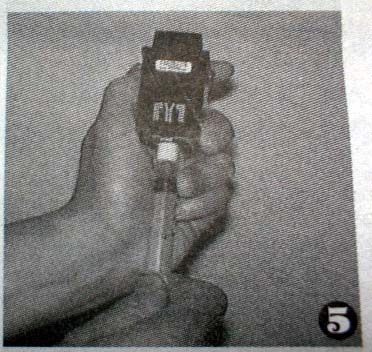

    (事实上用负压清堵器,喷嘴不进行预处理,一样可以清堵。)擦干喷嘴处的水渍或墨迹,然后将清堵器的橡皮接触孔垂直对准喷头的喷孔,一只手保持橡皮与墨盒紧密接触,另一只手缓慢抽动注射器拉杆(拉动时应有很费力的感觉;否则表明清堵器与喷嘴接触不良),便可达到清洗喷嘴的目的(图5)。

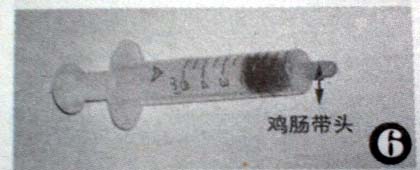

    若想只对个别喷嘴进行局部清堵,这时也可以对清堵器的头部做一下加工。方法是,找1厘米长的鸡肠带(自行车气门芯上用的),直接套在注射器的针头部分(操作时,先用清水把注射器的头部弄湿,这样就可以很轻松地把鸡肠带套在针头部分),要保证不能使注射器的针头部分露出(图6)。

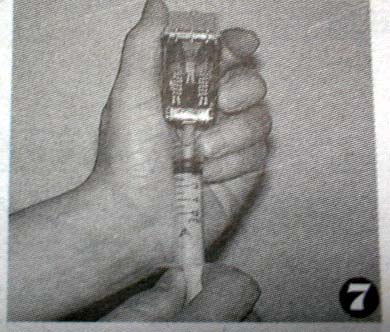

    操作技巧提示:对于带墨的—体墨盒,负压清堵时。用力过大会造成墨水浪费。我们也可以逆向操作;方法是,先在注射器中吸入1毫升左右的无水酒精,对准喷嘴,把无水酒精通过喷嘴注入墨盒内(图7)。注意不要在一个喷嘴位置把无水酒精一次性全部注入墨盒;要在不同的喷嘴位置,分次把1毫升无水酒精压入墨盒内。同样,在负压清堵时,也要把所有的喷嘴清洗一遍。

    喷墨世界,省墨就是省钱!笔者的这个小制作,简单又实用,非常便于广大喷打用户自己动手制作。在此,笔者抛砖引玉,期望会有更多、更好的小发明出现,共同为喷打用户节约银子而努力。

    (转载自报刊)

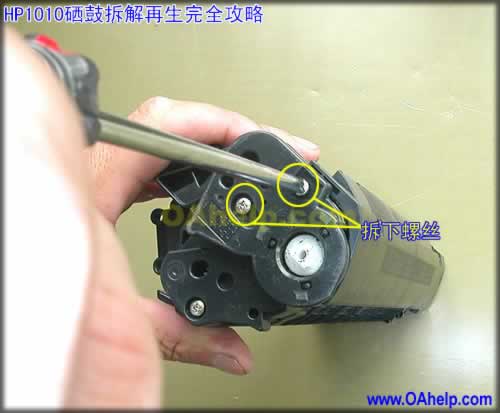

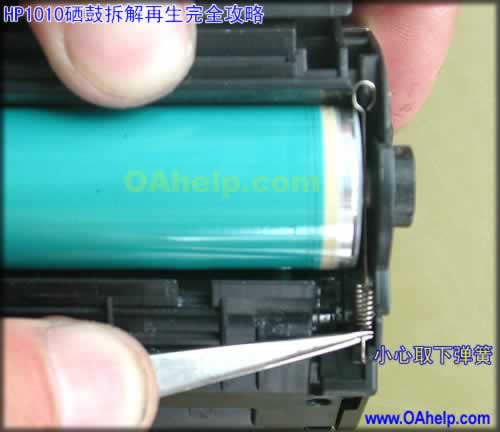

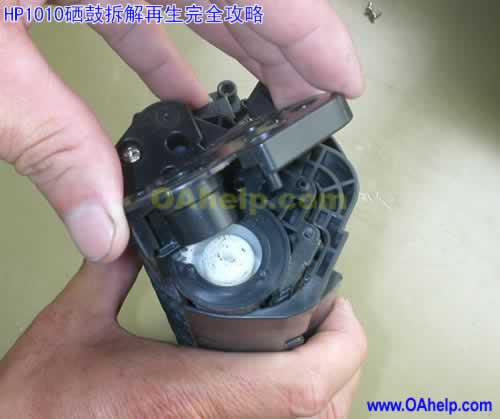

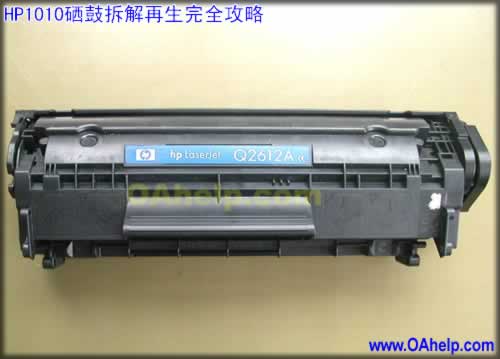

    HP1010激光打印机硒鼓拆解再生方法


    关于R210打印机

    刚买了一台EPSON R210喷墨打印机(1250元),装备着自动供墨系统(350元)专用墨水6色,每瓶100毫升15元。发现比原先的EPSON 830打印速度快3、4倍,噪音小了5、6倍,很轻微。因刚用,尚未发现有何缺点,感觉比830优秀多了。推荐同修选用。


    关于“佳能LBP3200激光打印机”咨询的答复:

    佳能LBP3200激光打印机打印A4纸,一分钟18页,在打印B5纸的时候,同惠普系列打印机一样速度很慢,这是激光打印机的同病。


    请问同修:碳粉过筛用多少目筛?在哪购买?
