自制喷打连续供墨系统

只需5元,不再“烧钱”


【明慧网2005年4月8日】注:在05年电脑报11期上看自制打印机连续供墨系统的文章,觉得确实可行,摘录下来,希望对同修有所帮助。

* * * * *

现在用彩色喷墨打印机打印图片就像在往纸上贴钞票,“烧钱”实在太厉害!我自己的外贸公司有一台使用了多年的彩色喷墨机,以前一直使用原装墨水,耗材成本消耗很大。虽然后来改用兼容墨盒,可新的墨盒装到打印机上,经常清洗喷头,打不了多少张文稿,缺墨灯就又亮了。

为了降低办公成本,我决定让打印机不再“烧钱”,自己动手打造一套连续供墨系统,这其中我总结了不少经验,写出来与大家分享。

连续供墨系统,一般在喷头与墨盒分体式的喷墨打印机上使用,它是利用打印机的墨盒中有一个吸气孔,打印时要吸入空气,只要从孔中接入一条连到墨水瓶的胶管,利用打印机打印时墨盒内产生的负压,从打印机外的墨水瓶中抽取墨水打印。我查阅了很多资料,网上的制作介绍讲得复杂,且不易操作。而我制作出的这套连续供墨系统,不但操作简单,而且成本很低,只要5元。

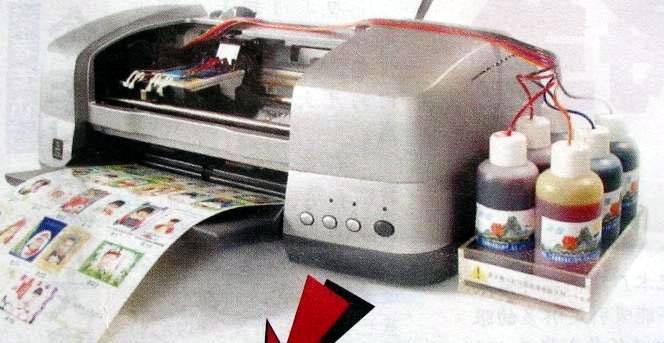

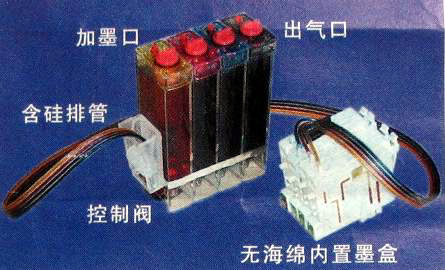

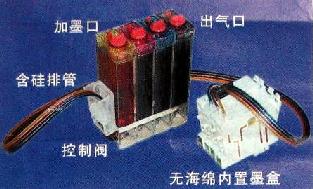

网上销售的连续供墨系统

材料准备:

先找一段空心小胶管,医院输液用的连接针头那段小直径的胶管就很合适。AB胶一支,在文具店或摩托配件点有售,这种胶水一套两支,每支挤一点出来混匀,2~3分钟后,就会凝结,用来做密封材料很理想。再准备几个小的塑料墨水瓶,就可以了。很多时间,我们都用彩色喷墨机来打印黑白文稿,消耗黑色墨水多,而且黑色墨盒是独立的,因此先改装黑色墨盒,待熟练操作后再改装彩色墨盒。

改造实践

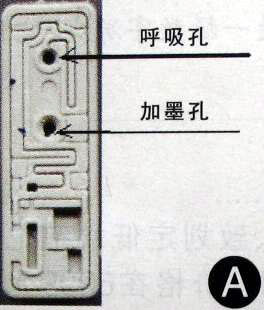

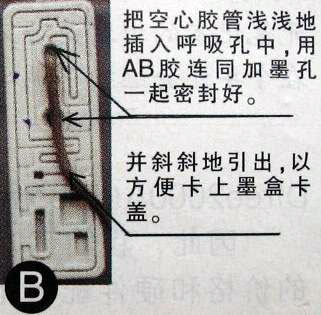

取出打印机的黑色墨盒(墨水已用完),将墨盒上端的商标纸撕掉,就能见到顶端有两个小孔(示意图A),有沟槽连到孔边的是墨盒呼吸孔,另一个是加墨孔。把空心胶管浅浅的插入墨盒呼吸空中(示意图B),将AB胶各挤出一点在玻璃上,混匀后快速将呼吸孔和胶管的空隙密封好,并将墨盒中部的加墨孔也封死,胶水未凝固时,在墨盒的表面用手将胶管尽量压平,使它紧贴墨盒顶端,改装好以后装到打印机里时就不会顶住墨盒卡盖,两分钟后,胶水凝固,改装便完成了。

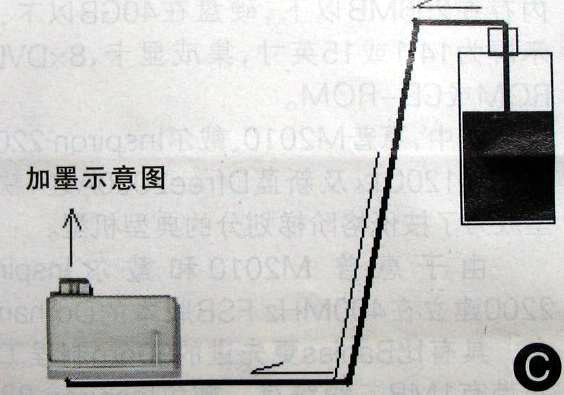

接下来是向墨盒加墨水了,将小胶管连到一个黑色墨水瓶中并插到墨水里,将墨盒底部的出墨孔朝上放好,把墨水瓶放到高处,此时墨水不会流向墨盒,用去了注射针头的针筒对准墨盒出墨孔抽气,墨水就会产生虹吸流沿着胶管流向墨盒,墨盒满时墨水会从出墨孔流出来,等墨盒出墨孔不再出现气泡时表示墨水加满了(示意图C)。



小提示:这种由下向上加墨的方法,应该是业余加墨的最佳方法。加过墨水的朋友可能都有这样的体会,当自己给墨盒加墨水后,都要多次清洗喷头,而购买成品墨盒,只要清洗一两次就行了,这是因为,自己加墨水时,墨盒内留有气泡。而上述的加墨方法,能够将墨盒内的气泡排出。

墨水加满后,将墨水瓶放到稍低于墨盒的位置,将墨盒擦干净,放入打印机中,把小胶管拔到不影响墨盒盖关闭的地方,关闭上墨盒盖,这样就算完成了黑色墨盒的改造了。有些较专业的连续供墨系统改装者,总是喜欢将墨盒卡盖拆掉,只用纸屑垫实墨盒或者使用铁夹固定,我认为这不是好方法,因为没有压力压住墨盒,墨盒出墨孔的位置会因为漏气而抽不上来墨水,造成供墨失败。

使用技巧

由于连续供墨系统能从低处抽取墨水,所以装墨水的瓶子可放在稍低于打印机墨盒的位置,从而保证墨水不会自行流向墨盒,一般和打印机一同放在桌面上就行。注意:瓶中的“墨水平面”一定不能高于打印机中的墨盒的位置。安装完毕后,打开打印机开关,当打印机清洗喷头或打印时,可以见到胶管中的墨水向墨盒中流去,从而保证墨盒中处于常满状态,上文提到的加墨工作,只需要做一次就可以了。

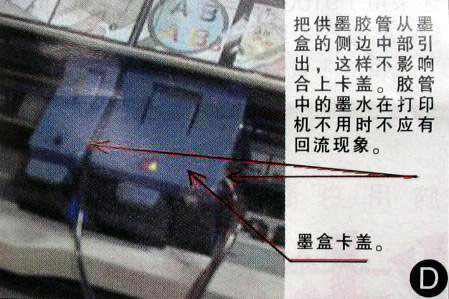

如果连续供墨系统制作成功后,清洗喷头或打印文稿时,瓶中的墨水会从低处向高处的墨盒流去,即使停机后,也不会回流(示意图D),这就保证了墨盒用了多少墨水,都能自行补充。有的打印机有墨水打印量检测功能,但并不是以墨盒中墨水的实际余量作依据的,所以尽管连续供墨系统的墨盒处于常满状态,但打印机还是会报告墨盒缺墨而亮起红灯。解决办法如下:对于那些墨盒没有芯片的机型,缺墨灯亮时,只要打开墨盒卡盖,把墨盒拿出来,再从新放進去,关闭墨盒卡盖就可以了。对于那些有墨盒芯片的机型,最好用清零软件刷新;还有一种永久芯片就更方便了,当报告打印机墨水用尽时,可按提示假装换墨盒,一路点击“下一步”,打印机就会认为已经更换了新墨盒。

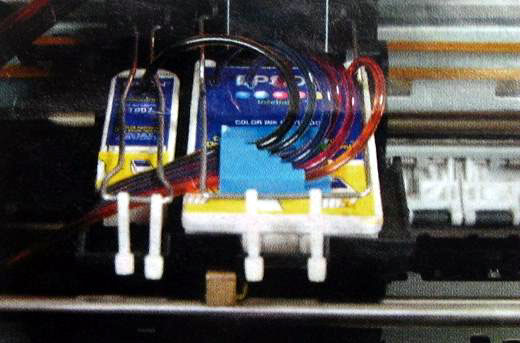

拆掉墨盒卡盖,改用铁夹固定墨盒的连续系统

连续供墨系统特别适合打印量较大的用户使用,一瓶500毫升的黑色墨水售价为60元,相当于20~30个墨盒的容量,用户不必再为昂贵的打印耗材烦恼了。

小提示:使用自制的连续供墨系统以后,可以经常自动清洗打印喷头,从而使打印机处于最佳工作状态。

以上改装过程看似复杂,其实很容易操作,成功与否的关键在于墨盒的密封工作做得好不好。当黑色墨盒改装成功后,试用一下,若没有问题,就可以着手改装彩色墨盒了,原理相同,只注意理顺输墨胶管,使之不影响墨盒卡盖和喷头组件的运动就可以了。
