【明慧网2005年5月3日】明慧网上曾介绍了自己动手制作屏蔽室的方法,制作屏蔽室的关键点在于选好适当的屏蔽材料、屏蔽体密实无缝隙联结的封闭体(呈电位等势体,象铁箱子、油罐、足球一样)、开口(门、窗、進线孔)密闭,满足这三点,基本上可以达到屏蔽效果了。

任何事情嘴上说和实际动手去做,确实有很大差别,制造满足要求的屏蔽体对专业人员来讲都是很棘手的,同修辛苦了。

5.1.我们一开始曾经做了一个网丝的金属帐篷(双层的),但是手机放里面还有1-2个格,不知道这样的话,这种东西能否起作用?

这个金属帐篷大概有15 dB的屏蔽效能。不知道你的金属丝线径多大、网孔径多大、还有密封程度等因素,“帐篷”对信号的衰减能力与这些有关。

如果手机在金属帐篷的外部为满格,此时信号是至少在-85dBm以上,(dBm是电磁场的一个绝对功率单位,0dBm=1毫瓦mW),1~2格表示手机信号在-92~-95dBm之间,此时这个屏蔽体的屏蔽效能至少是10dB(-85dBm--95dBm=10dB),这是最保守的估算,因为手机信号一般在-80 dBm以上,也就是说,这个屏蔽体可以把频率1GHz左右的电磁场信号衰减约15 dB,对打印机的电磁波辐射可以起衰减作用(辐射强度至少比没用时低15dB,这相当于辐射源距离监测点加长了约2公里),但不理想,不能保证很安全。

致密的金属对电磁波的衰减很大,因此金属板,象白铁皮、铝皮等导电体都是很好的屏蔽材料,木头、布匹、塑料、普通墙体、普通玻璃等对电磁波的衰减很小,几乎没有衰减。

一般介绍选择金属丝编织网作为屏蔽材料,这是从购买、加工方便和利于通风散热的角度上考虑的,选择这种金属网丝时,一定要丝孔小的,网眼越小越好,这样才能把频率高的全屏蔽住。但金属丝不要太细,最好多用4~8层(这个很便宜)。如果有条件可以考虑用厚实的铁皮板等,而专业的屏蔽室铁皮墙厚10~20厘米(4层镀锌铁皮相隔的普通胶合板)。普通0.1毫米的镀锌铁皮(白铁皮)对1GHz的电磁波衰减约10dB,而孔径在1毫米的同样铁丝编织网,衰减约6dB,几乎小了一半,这是从孔径绕射造成的,因此一定要多用几层。

另外,制作的屏蔽体一定要无缝隙,整个连接在一起,否则的话,还会从缝隙里泄漏出去的,大部份的屏蔽体效果不好,几乎都是因为缝隙的缘故,因为屏蔽体要有门、進出线孔等,这些地方要注意交叠遮盖密实,这也是关键。

还有,制作屏蔽体的材料片越少越好,尽量保持为一个整体,就象一个球一样没有缝隙最好,运油车上的油罐,设计得其中之一是个理想的电磁、静电屏蔽体,是个无缝的金属箱体、零电位体;当然我们的屏蔽体也得要接地,否则,静电会分布在屏蔽体的外表面,还会向外辐射电场,因此要保证整体连接一起可靠接地。

5.2.我们电脑连接2-3台激光打印机,三台激光打印机又是同时打印(我们觉得这样比较快),我不知道是不是这样产生的电磁波会比一般的很大?另外,有什么需要注意的?(我们经常一台电脑连接多台激光打印机同时运转)

由于是同种设备,因此产生的频率、辐射的强度基本相似,从电场的角度来说会加强,但从交变的电磁波的角度来说,相位有可能不同,因此电磁波强度不会加强,但比一台时有很稳定的辐射,如果在较好的屏蔽室内没有什么特别的,但若在普通房间,要注意些,它的辐射强度不会很大,但会很稳定。只一台打印时,波形特征飘忽起伏较大,多台时波形特征起伏平稳。

如果3台同时在屏蔽室内,这个屏蔽室的衰减能力不要低于80dB,如果每一台单独在“帐篷”内,这个帐篷的屏蔽效能也是不要低于80dB,而且打印机电源线、电缆進线口要密实,电缆线要另加屏蔽层。

5.3.1)我们查了一下我们地区有卖屏蔽的防辐射的布,是不是做一个能把打印机罩上,类似蚊帐的东西,里面手机没有信号即可?

5.3.2)因为比较贵,300多元一平米,所以我们想比着打印机量体裁衣做一个刚刚够它大小的蚊帐似的东西就行吗?

5.3.3)散热会不会不好呢?

5.3.4)打印机一般放在床上,所以打印机下面床单上面是不是也要放防辐射的布?

5.3.5)还有,因为我们都没有见过这种布,所以不知道是不是把手机放里面就没有信号呢?

5.3.6)另外,是不是没有手机信号的房间激光打印机的电磁波信号也就不会传输出去?

5.3.7)我们现在这里有一个手机信号的屏蔽器,很早购买的,一直用于在做资料时使用(我们做资料时开着,手机信号没有——不在服务区),不知道这个东西对激光打印机能不能起到什么作用,我们如果开着这个仪器,对激光打印机的电磁波信号能不能起作用,如果能的话,我们是否就可以不必购买上述东西了。

5.3.8)还有同修想问,自己的住处离公司或者繁华的街市比较近,是不是可以不用安装?

5.3.1~5.3.5的问题一块说吧,防辐射布是很细的金属丝与普通纺织物混纺在一起而成的一种特殊的布料,用来作为防护服装的面料,可以直接穿在身上,主要是防射线、防电磁辐射的人员用的,象孕妇防辐射裙、医生的隔离大褂等这类人员用的,这种“金属布”面料光泽、手感与普通布料有显著不同,根据所含金属丝(极细的钢丝)含量不同,其衰减特性不一,由于应用较窄,价格较高,其实,若略去外观、加工方便的特点来说,对都是单层而言,它的衰减特性不如一张铁皮。制作屏蔽室最好不用它,对于小的、经济条件许可的、环境要求的可以考虑防辐射布。

如果把手机放進去,或者包住手机,手机接收信号会受到较小的影响,仍然可以打進去的(包括信号绕射進去,因为并不密实),在本来信号就很弱的地方可能会没有信号,其实手机休息袋就是用这种布做的,用多层做得密实,在一般信号下有作用,信号较强的地方仍然不起作用。防辐射布只是把直接的辐射波衰减达到适合人身安全的强度,体现出防护作用。因为只是一层极细的金属丝,所以它衰减特性是有限的,当然多层也可以增加屏蔽效能。

300多元一平米是贵了,不过一般是不超过200元的。用它做个蚊帐也可以,不过要密实,即在打印时不要有缝隙;散热肯定不好,还要在里边有电灯(可以用小功率节能灯)。

放在床上打印,一般情况下要在打印机底下也要有屏蔽物,要保证辐射源(我们把打印机当作辐射源)要密闭包围在封闭的屏蔽体内才能真正起到完全屏蔽的作用,同时進线口孔还要密实,线缆也要包裹屏蔽物;但在特殊的环境下可以省下打印机底下那一块,就是如住在一楼、或是平房,可把打印机放在地板上,但仍要注意密实,缝隙泄露几乎是所有包括专业屏蔽室共有的漏洞。

5.3.6~5.3.8的问题一块说吧,没有手机信号的房间,这要看是什么情况造成的没有信号,如果是因为基站距房间较远,或者其他建筑物遮挡基站发射来的信号,造成的没有信号,还表现为该区域邻居等普遍信号都不好,这种情况只能说明该区域移动通讯信号不好,不能保证该房间自身屏蔽效果好。

当然若基站就在不远的地方、或者走出房间(大门)就有很强的信号、邻居都有很强的信号,就你的房子里没有信号,这有可能是房子自身屏蔽较好,但这种情况你也一定会发现,房子的墙体很厚或者就在密集建筑的低层,或者被金属物覆盖,窗子是金属的、而且多层、或者特种玻璃,房内装修较厚实、甚至是吸波材料、总之,电波不会无缘无故的冷落任何一个地方。如果是这个情况,还不能说打印机的电磁波就不会发射出去,而是被大大的衰减了,辐射到房外已经很小了,低于与其它类似信号的强度了,这种情况是好些;但是要留意该地区是否有无线电测向车流动,用无线电测向可以找到,如有仍要注意加以防护。房子本身屏蔽能力大的,对制作屏蔽体的要求可以低一些。

手机信号的屏蔽器对打印机电磁防泄漏没有任何关系,手机信号的屏蔽器只是在覆盖区发射与基站频率相同的干扰信号,使手机与基站失去联系,而激光打印机的电磁泄漏是频带很宽的系列电磁波谱,同时它还有静电场的辐射,对于监测来说,它是根据这些特征来探询打印机大概方位的。

以上几个问题都涉及了手机,其实电磁屏蔽,与手机没有关系,上次介绍这个是为了说明利用手机的信号来测试我们制作的屏蔽室的大概屏蔽能力的,因为制作完成一个屏蔽室,如果不测试的话,很难知道它是否能有效果,专业的屏蔽室都要使用高级仪器测试的,测试达不到效果要改進和找原因的,我们没有仪器,就利用手机来作个大概估算,心里有底。看来我们大部份同修对这个不太清楚。

前些时候曾许诺把有关移动通讯的定位、电话的监听等等以图文的形式介绍出来,想让大部份同修彻底明白,断断续续的准备了一些,因为懒惰,始终没有整理,就在准备整理的时候,硬盘突然毁坏,结果很多资料全丢了。很内疚。

5.3.8的问题,对于住处于写字楼或者繁华的街市的,要根据你所在地市的情况,比如有的地区确有无线电监测车在全市巡测(不是正常的无线监测,而是国安),象东北、北京、河北、湖北等地区已有报道,在有些地市和小城市目前没有,如果你所在地市有这类监测,仍然要注意防护,因为虽然在开阔的街道上是来自各个方向的各种设备的电磁波,强度都差不多,好象无法区分,但是可以使用无线测向,即利用定向天线(一般是抛物线天线,即小锅盖)监测某一方向的电磁波,平时理智的留意这些。因为这类测试往往都是慢慢的测,缓缓的,来回多次测,其实它在测的过程中已经将该范围的波谱保存下来了,然后会隔几天在不同时间段再测,把多次的波谱特征一比较就出来了,因此在某地一旦发现有这类监测,注意当时的时间、日期,它过段时间还会来的,如果这样就要注意了,它们要在该地排查或者确定一个辐射源(资料点),或者要确定该地区波谱特征库。

其实在2004年上半年开始直到年底,中国就以寻找放射源,保护人民健康的名义,在全国范围内联合电磁辐射环保检测、各地无线电监测站、无线管理委员会、国安等部门公开对各地的热点区、居民区進行了全面的电磁监测,并建立了各地区的波谱特征库。建立了一系列资料,与国安成立了接口部门,并培训了一批国安人员学会电磁监测仪器的使用和分析。其实就是针对破坏大法弟子资料点来的。

选用屏蔽材料和制作屏蔽室的部份窍门:

市面上有专门出售这类产品的,但价格一般出奇的贵,这不是民用品,这个东西没有什么高科技的材料,象屏蔽地板砖、屏蔽墙体都是四周和内外两面贴了2层普通的镀锌铁皮,内部是普通的三合板填充料,工艺好些,两边设有沟槽,便于铰合成一体;如果买的话,非常不划算,因此我们可以从象五金、建筑、装饰品器材店里购买代用品,象上次介绍的白铁皮、金属丝编织物等,这些确是非常好的屏蔽材料代用品,几十元完全可以买到几百元到上千元的专门的材料。

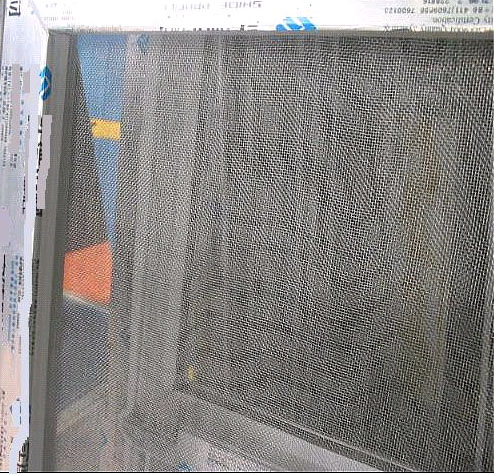

下图是铝合金框封制的金属丝网屏蔽窗、门、框,四周预留沟槽、孔,便于互相接地、和铰合。用于组装式电磁屏蔽室。

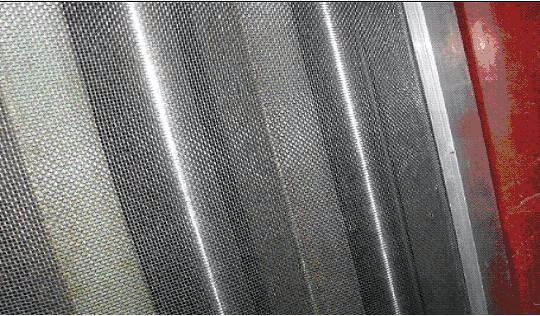

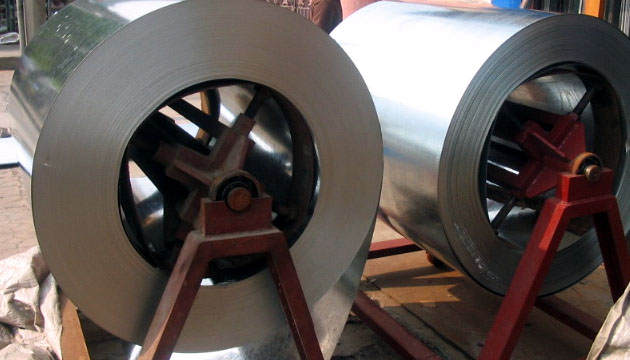

在各地市、县均有这些廉价材料,白铁皮、镀锌铁皮、金属丝织网、铝合金窗等等,见下图:


这些都是可选的材料。

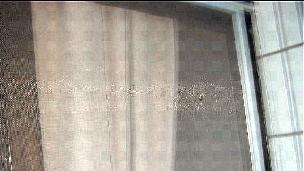

把房间门、窗也可以用这些来制作金属纱窗,即防蚊虫灰尘,又可防辐射,可谓一举两得:下图安装了推拉式的金属纱窗罩,和防盗门复合一层金属纱罩。

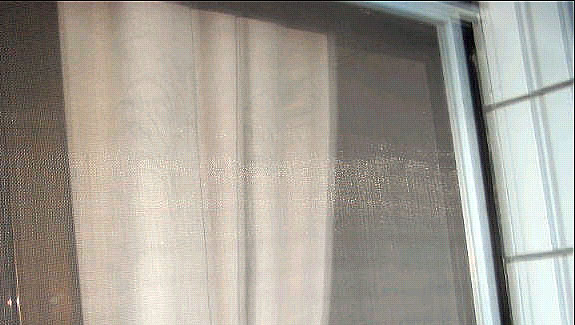

这是典型的具有高屏蔽能力的房子:门:防盗铁门,安装着金属纱窗网,防蚊虫灰尘,还可以屏蔽射线、电磁波;窗:铝合金,金属纱窗,内覆盖防护布窗帘。

对于住房较为宽敞的同修可以考虑在室内建立一个屏蔽室,把电脑等全放進去。

对于房间较紧的同修,可以考虑制作屏蔽箱、“蚊帐”等,在打印的过程中,可以透过丝网观察到打印状况。电脑这个辐射源也要给它做个屏蔽体。

目前,从文献上查知,对电磁场的探测精度已达超过常规高精密测试仪器3~4个数量级,但是这个高精度对于处在家家户户几乎都有电脑的城市来说,反倒没有用,因此从推论上来说,我们只要把这些设备的辐射衰减80dB以上的范围,那么外部的各类电磁场就把这些辐射出去的特征频谱功率,淹没在噪声之中了,其实只要有一定程度的衰减(不得低于40dB),就足以使定向监测不准确了。它们至多能确定一个很大范围的区域有人使用电脑、打印、复印机设备。

理智、符合常理的做事,同时又不忽视正念的作用,那么任何邪恶也钻不了我们的空子。
