佳能ip4200打印机使用连供的管路布置方法(图)

【明慧网2006年1月1日】

  • 佳能ip4200打印机使用连供的管路布置方法(图)

  • canonMP110废墨仓清零的方法

  • 请不要推荐印可宝了

  • 对于打印机、一体机、复印机和硒鼓的维修时须注意的一点问题

  • 佳能ip4200打印机使用连供的管路布置方法(图)

    连续供墨系统厂商对佳能ip3000、ip4000打印机的连供走线的安装,提供了一套特殊的方法(如图1、图2),在图2上可以看到用管线支架反走线的方法,硅胶排管在管线支架末端向下折转固定在支架下面,利用打印机内部的空间留出够墨车左右移动的长度,这样就可以盖上打印机的上盖正常打印,不改动打印机的外观,还可以保留新打印机的一年期的保修,如果遇到打印机在一年内出现故障,拿下外部的供墨系统,换上原装墨盒即可送厂家的质保店免费保修。

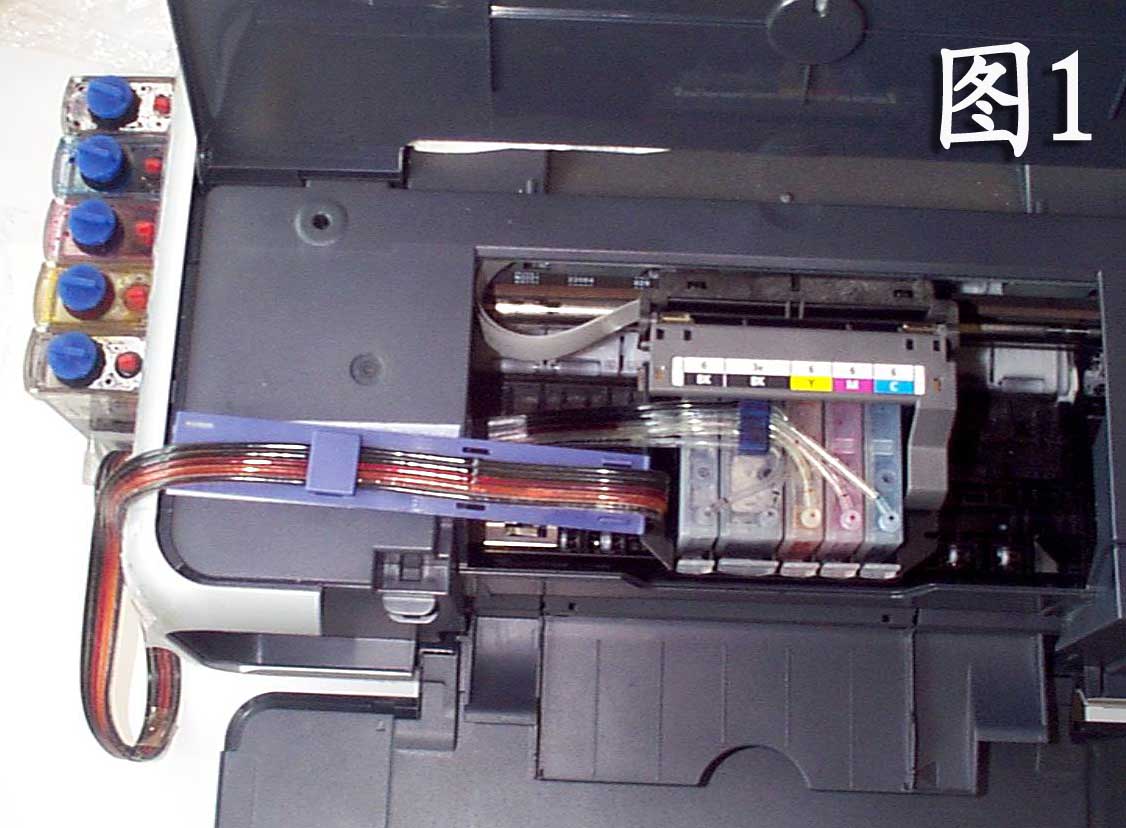

    图1

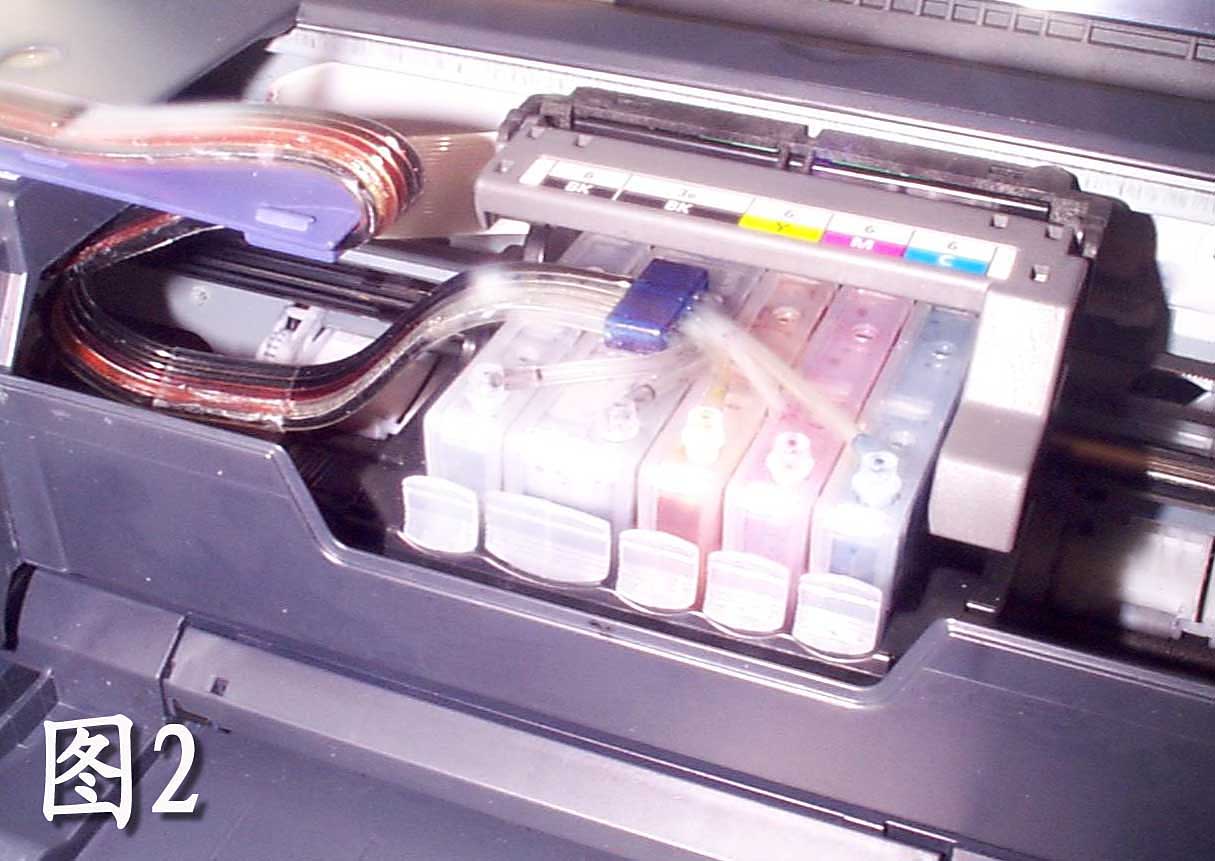

    图2

    连供厂商还没有给ip4200打印机研制出专用芯片和连供系统,如果采用手工加墨的方法比较浪费时间,建议先用原装墨盒改连供,以节约宝贵的时间。

    可以从电脑城卖连供处购买外置“平衡墨盒”和“硅胶排管”及“管线支架”和管线连接墨盒用的“小弯头”,有的商家有外置平衡墨盒和硅胶排管已经粘接好的(50元左右),当地买不到也可以查找连供厂商邮购。现在有的连供厂商也是推荐使用这种用原装墨盒改连供的方法。

    原装墨盒上的一个圆珠子用针轻轻拔出来,插上带密封皮垫的弯头(如果比较紧,不露气的话,可以不用涂胶),再把硅胶管线套接在弯头上即可,墨盒上的進气口要用AB胶封严。

    引用一段“【明慧网2005年12月27日】佳能IP4200打印机加墨的经验”的方法

    “加完墨,安上墨盒,屏幕上就提示安装的是空墨盒,如果您使用了灌装墨盒,打印机损坏将不予保修,这时只好点是,然后就可以打印了,只是墨量一直显示为零。同修说的按住中间的键5秒,其实和在屏幕上点确定一样,不是破解,而是承认使用了灌装墨盒,放弃保修。”

    墨盒芯片实际上只是墨盒指示灯的驱动电路的,这个芯片只管灯。

    如果是连供厂商开发出来了有破解芯片的连供墨盒也没有多少实用价值,因为不用破解芯片打印机也可以正常工作,只是给出一个墨盒满墨水的提示。只要在打印的量较大时看好外置墨盒的墨水余量,及时补充就可以了。

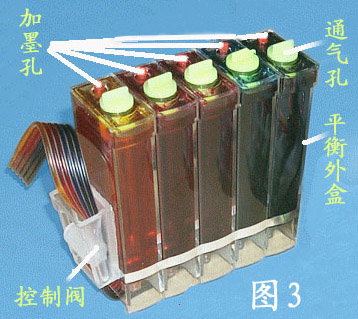

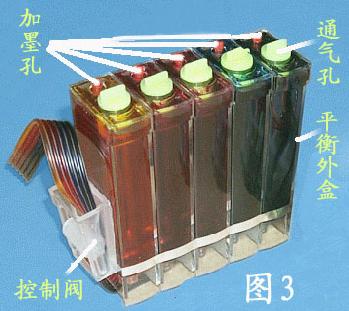

    图3

    如果买到的是如图3的外置平横墨盒,请采用如下的加墨方法:塞紧通气孔的大胶塞,打开加墨口的小胶塞加墨水,注满后塞紧加墨塞就完成加墨了。每次打印时需要先把通气孔的大胶塞,向上提起一半露出胶塞侧面的气孔,打印完成关闭打印机之后再把大胶塞压紧。

    以前一直使用爱普生R210打印机,换用佳能IP4000才发现这款打印机的优势,两种机型同属中档,下面简单对比一下:佳能IP4000(厂家换代为IP4200型)的打印头总计1856个,其中黑色320个,彩色包括青色、品红、黄色、染料黑色共1536个,爱普生R210的打印头总计540个,其中包括黑色、洋红、淡洋红、淡青、青色、黄色,每种颜色90个喷头,佳能IP4200比爱普生R210的喷头数量多出二倍以上,自然打印速度就快的多,打印文本的质量与激光打印机一样清晰。而且佳能的打印头是免工具可拆卸式的,抬起固定打印头的压杆就可以取下打印头,更便于清洗维护。建议使用质量好的品牌墨水,如天威、加丽、格之格等。

    打印质量设置为“用户定义”的4,打九评的时间为每一页A4纸的打印速度为7秒左右,用“标准”打印的彩图质量比爱普生R210还好,主要是打彩图不洇纸。打印《明慧周报》选用PDF版,打印质量设置为“用户定义”的4,单页打印速度为15秒左右,这样速度和质量兼顾,因为图片的亮度多是50%的,如果用“标准”质量打印有的图片较深,用“用户定义”的4正合适,在PDF的浏览器里应选择“放大小页面适合纸张大小”,使打印出来的周报充满整个版面,字体更大,便于读者阅读。

    请参考技术文章:

    【明慧网2005年12月30日】电子书:佳能IP4200连供实例改装
    http://www.minghui.org/mh/articles/2005/12/30/117547.html
    【明慧网2005年7月19日】佳能Canon IP4000废墨引出解图
    http://www.minghui.org/mh/articles/2005/7/19/106443.html


    canonMP110废墨仓清零的方法

    答: Canon MP110一体机废墨清零方法:
    当一体机清洗喷头产生的废墨量达到厂家规定的上限点数时,机器会停止工作,并显示废墨仓已满。本型号机器废墨满时会在面板上不断循环显示check printer (5B00),警示红灯闪亮不停,此时需要对计数器进行清零,机器才能正常工作。

    具体操作步骤:

    1.按菜单 扫描 复印 扫描。

    2.按[+ ]翻页,按7次,面板显示FACTORY DEFAULT,此时按2次ok,随后面板显示MECHANICAL SET,按OK,机器自动运行,此时按[on\off]无法关机,断开电源。

    3.重新连接电源,按[on\off],机器开机,仍按[+ ]翻页,直至出现NVRAM ACCESS,按ok,显示SET ABS-M LEVEL,按ok,再按[- ]将数值调为0,按ok.再按[+ ],出现SET ABS-P LEVEL,按ok,然后按[- ]将数值也调为0,按OK.清零成功,机器正常运转。

    注:如果机器废墨已满达2次,应将机器外盖卸下,检查废墨仓海绵潮湿程度,如很湿,应取出洗干净晾干后原位送入机器。如果海绵从不清洗,机器内的废墨会到处流淌,若流到电路板上,机器会被损坏。

    另:本人用佳能MP110一体机,觉得在速度和质量方面还可以。但因是一体机,装连供很不理想。后来经多次实验。现已成功解决问题。其实用什么牌子的连供不是问题。问题在于走线和墨盒头的“包装”。“包装”就是这里的关键:本人就是用透明胶布把墨盒和喷头严严实实的包在了一起,这样运作起来,就不会出现卡壳的现象。已用了几天,一切正常。


    请不要推荐印可宝了

    前几天见网上有人推荐印可宝:“这样可不必频繁的往墨盒里注墨了,至于同修用什么连供和墨水那是自己的事了。推荐使用印可宝连供。(注意安全可在网吧里上网查询,用公用电话联系问好再作决定)”

    请大家注意安全,不要在使用印可宝了,现在很明显印可宝和国安有很大的嫌疑,另外,印可宝的网页灰鸽子木马如果上网机有摄像头可以直接监控上网者的容貌,另外此木马获取你的上网IP非常容易,网吧也有监控系统,另外,你用公用电话也可监控你的电话卡号,请大家注意安全。


    对于打印机、一体机、复印机和硒鼓的维修时须注意的一点问题

    现在同修们用的打印机、一体机、复印机和硒鼓出现故障时,许多时候不便拿到维修点上去修,都是请稍懂技术的同修或自己拆卸维修,由于不是专业维修人员,都是一边拆卸一边摸索,但往往有时觉得无从下手,就开始生硬操作:改锥撬、用力往开扳…,这样往往是故障没修好而又造成故障扩大,甚至有时关键部位零件损坏。

    其实,同修们用的打印机、一体机、复印机和硒鼓一般都是网上推荐的如惠普、佳能等型号的机器。往往这些国际知名的大公司生产的产品,设计时都会出于人性化考虑,减少维修工的劳作,拆卸都是非常方便的,只是需要我们细心观察找出它的拆卸窍门,拆卸是相当容易的。反之则必定是拆卸方法不对,这时就不要拆了,坐下来仔细观察观察或者找懂技术的同修帮忙看看。千万不要盲目拆卸,造成更大损失。
