修正《电子书:佳能IP4200连供实例改装》的疏漏

【明慧网2006年2月3日】

  • 修正《电子书:佳能IP4200连供实例改装》的疏漏(图)

  • 激光打印机打过几万页纸后用旧鼓打字不清楚的解决办法

  • 一体机放置时应防鼠

  • 修正《电子书:佳能IP4200连供实例改装》的疏漏(图)

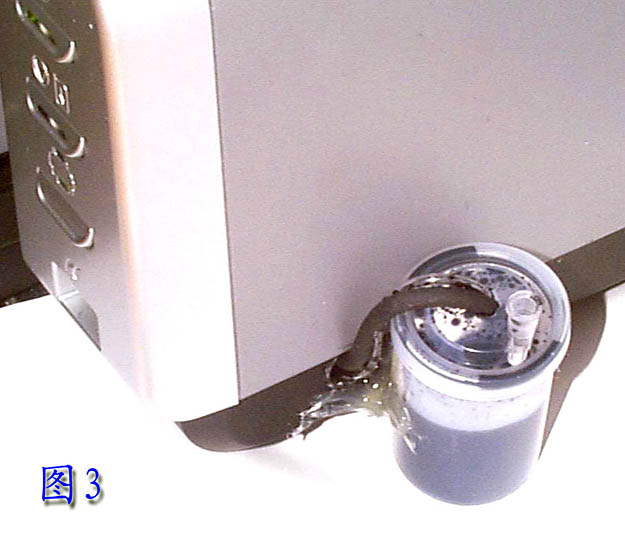

    参照【明慧网2005年12月30日】的技术文章:《电子书:佳能IP4200连供实例改装》时(以下简称电子书),发现有一处重要的疏漏,佳能IP系列的打印机从IP3000就是对应彩色、黑白墨盒的两组喷头清洗泵系统,IP4200的废墨导管也是两条,电子书参考图只引出了其中的一条,还有一条是在打印机下面的金属架内侧的黑色胶皮管,长度足够引到机壳以外,(如图3)用热融胶把一个装胶卷的塑料盒粘在打印机的边壳外面,用小刀在胶卷盒上盖刻一个圆孔,把两条废墨管穿过圆孔,废墨满时用针管吸出即可。请还没有把废墨管引出打印机的同修尽快参照电子书动手,以免废墨过多时,水漫金山伤到打印机就麻烦了!

    高精度图片
    图3

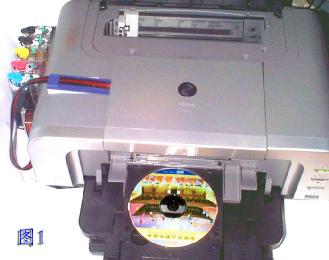

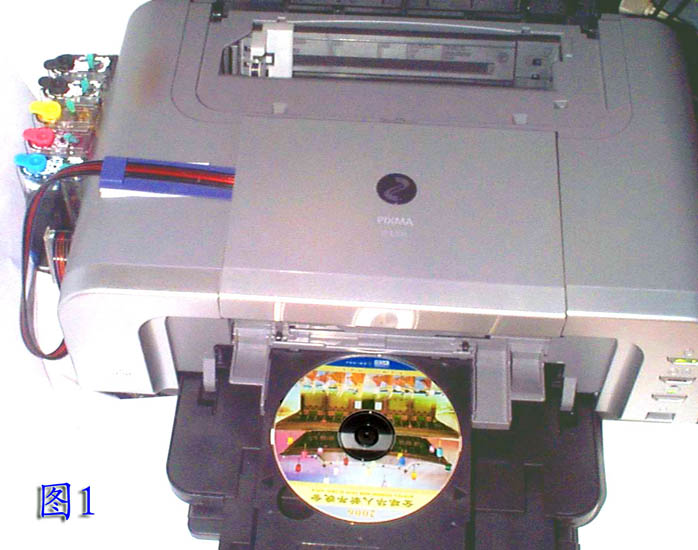

    国内彩喷连供的开发商的对打印机改连供的原则是,不改动打印机,越简单越好,一是方便用户独立安装,再也是为了保留一年期的保修资格。电子书是把打印机的机壳用锯条锯掉,其实不用那么麻烦,可以从电脑城卖连供处购买外置“平衡墨盒”和“硅胶排管”及“管线支架”和管线连接墨盒用的“小弯头”,有的商家有外置平衡墨盒和硅胶排管还有小弯头已经粘接好的(50元左右),当地买不到也可以查找连供厂商邮购。现在有的连供厂商也是推荐使用这种用原装墨盒改连供的方法(如图1)。

    高精度图片
    图1

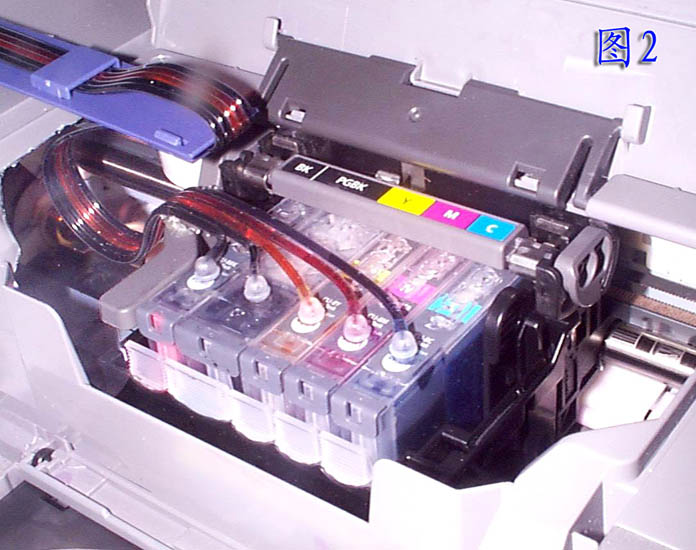

    连供厂商对佳能ip4200打印机的连供走线的安装,提供了一套特殊的方法,在图2上可以看到用管线支架反走线的方法,硅胶排管在管线支架末端向下折转固定在支架下面,利用打印机内部的空间留出够墨车左右移动的长度。

    高精度图片
    图2

    因IP4200打印机的内部空间较小,如果用原装墨盒改连供就需要把打印机上壳的两边用电烙铁烫下一部份,留出足够的空间不刮到墨盒上的弯头,或不用弯头,把原装墨盒上的塑料球取出,直接把管线接入墨盒,再用AB胶粘好,就可以不用烫机壳。连供厂商的消息称今年3月份,带破解芯片的IP4200打印机连供系统可以上市。估计机内墨盒的高度会比原装墨盒低一些,留出足够的空间安装墨盒上面的小弯头。

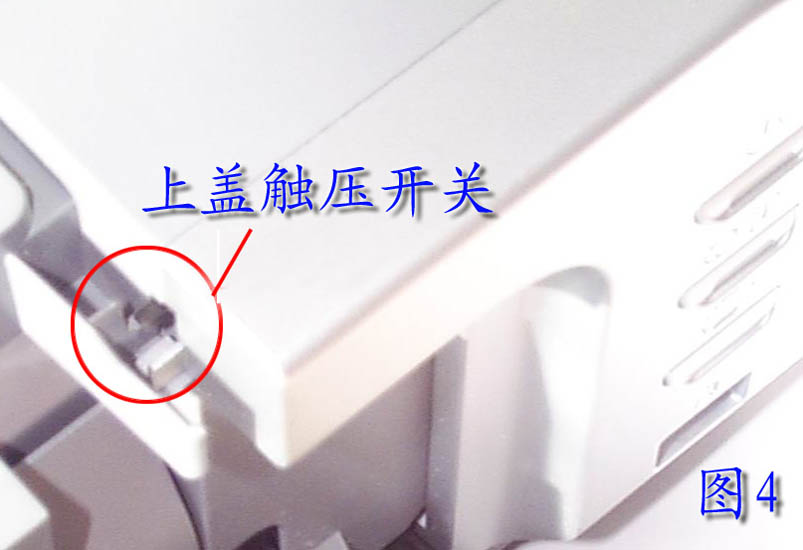

    这样就需要把上盖底下的触压开关压住,否则打印机提示上盖已打开,不能打印。找一小块学生用的橡皮,切成适合的宽度,塞在上盖开关上面压住开关就可以了(如图4)。

    高精度图片
    图4

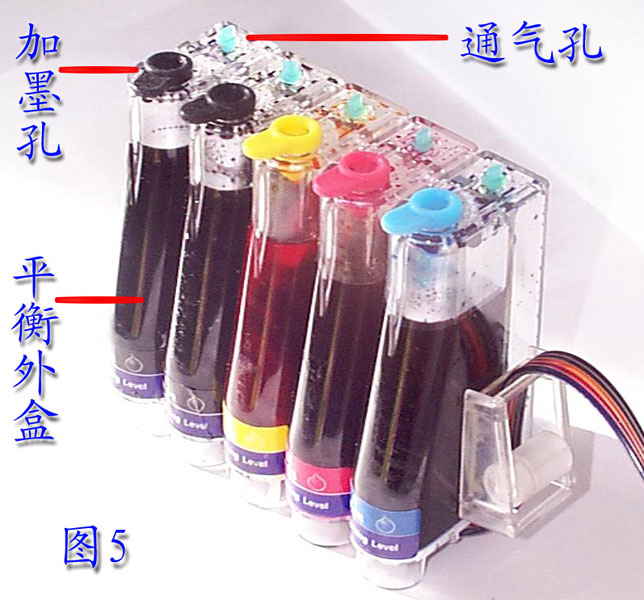

    如果买到的是如图5的外置平衡墨盒,请采用如下的加墨方法:塞紧通气孔的小胶塞,打开加墨孔的大胶塞加墨水,注满后塞紧大胶塞就完成加墨了。每次打印时需要先把通气孔的小胶塞打开,大胶塞不用打开,打印完成关闭打印机之后再把小胶塞塞紧。

    高精度图片
    图5

    如果用“正常”打印的文本不如原装墨盒打印的清晰,出现点状的毛边,是因为外置平衡墨盒的墨水过多,可以减少外置墨盒里的墨水,只装一半;还可以在打印机的属性里调整:色彩/浓度-手动-设置-色彩平衡-黑色,调成-10左右,下面的“浓度”不动。上面的蓝、红、黄三个选项也可以适量减少,用来提高图片的亮度,尤其是打印PDF格式的明慧周报时很有用。打印《明慧周报》选用PDF版下载,打印质量设置为“标准”,单页打印速度为25秒左右,在PDF的浏览器Acrobat reader7.0里的页面设置:页面处理-页面缩放方式:无。在PDF的浏览器Adobe Acrobat5.0里应选择“放大小页面适合纸张大小”,使打印出来的周报充满整个版面,字体更大,便于读者阅读。

    请参考技术文章:
    【明慧网2006年1月1日】佳能ip4200打印机使用连供的管路布置方法(图)
    http://www.minghui.org/mh/articles/2006/1/1/117687.html
    【明慧网2005年12月30日】电子书:佳能IP4200连供实例改装
    http://www.minghui.org/mh/articles/2005/12/30/117547.html


    激光打印机打过几万页纸后用旧鼓打字不清楚的解决办法

    激光打印机打过几万页纸后会出现一种现象,用新鼓一切正常,用灌过一两次粉的鼓印出的字就不清楚,字迹浅。有时一个月就得换一个新鼓(芯),太费了。经过试验我们发现,这时只要微调激光头的功率,就可以达到和新机一样的效果。


    一体机放置时应防鼠

    有同修使用一台基士得耶一体机,在放置时,一体机的线路板被钻进的老鼠污秽的十分潮湿肮脏,开机后线路板被烧毁或短路,一体机的部份功能失效,造成很大的损失,影响了正常的使用,请同修使用后放置的时候注意环境,防鼠。

    另外,建议资料点同修在发正念时注意清理工作环境,不让邪恶钻空子,老鼠能钻进一体机不会单纯是环境条件不好的问题。
