卫星电视安装入门到精通

【明慧网二零零七年二月二十日】

  • 卫星电视安装入门到精通

  • 长春室内调试新唐人卫星电视经验介绍

  • 长春地区调试新唐人的一点体会

  • 吉林长春地区成功收下中新一号88.0°E卫星的新唐人节目

  • 一锅双星亚太2R中文节目全下的方法

  • 哈尔滨地区接收新唐人电视的一点经验

  • 回复《卫星电视连接两户、多户的方法》一文

  • 陇东地区接收新唐人电视台方法

  • 山东东营阳台接收新唐人

  • 卫星电视安装入门到精通

    下载:卫星电视安装入门到精通(169KB)


    长春室内调试新唐人卫星电视经验介绍

    一, 地点:无论高度,不一定是七楼,如是一楼只要天线方向没有障碍物就行。

    二,器材:天线:偏馈90cm(根据接收的信号强度推测,室内再小的天线就不行了。2007年1月份室外,90cm天线接收信号强度最多达75,说明新唐人信号比以前强多了,以前仅能达到41。如果是这样,推测75cm的天线接收新唐人应该没问题,但我没试验过)。

    接收机:高斯贝尔、卓异(比高斯贝尔好一点)。其它牌子的先后换过两个,在天线角度等不变的情况下接收不到。建议大家买带卓异芯片的机器。100元以下低档机器,牌子经常变换,但芯片就几大类,卓异芯片是公认的比较灵敏。买机器时,不要忘记向商家要自动扫描密码。

    Ku高频头:双本振9750—10600(个人经验:百昌没普丝好)。
    调76.5亚太2R星把接收机22K开关设为开。
    调70.5 W5星把接收机22K开关设为关。

    指南针:测绘器材商店有售。简单的10元一个,用于指示方向,由于大多朝南房间不是正南方,多偏西,所以找到正南方,偏西60度左右就是天线所对方向,窗户越偏西越好。

    量角器:大量角器,250mm以上,如同网上所说,在量角器中心钻孔穿线挂一重物当铅锤。

    需要说明的是,网上很多文章介绍说不用指南针或量角器,也能调出来。那是有先决条件的,就是当地信号非常强。但是,在长春地区,市内接收,加上双层玻璃和塑钢窗的窗框,几乎达到接收信号的极限。在我们精确测量方向和天线角度后,还需要一根头发丝那样的距离一点点移动位置,寻找信号,一般没有2个小时是调试不出来的。所以这两样工具是必备的。还有天线底座的垂直是很关键的,而这一点往往容易被忽视,信号调试不出来,或角度、方向也对但怎么也调不到最大和这个有关系。

    二, 技术参数:长春地区纬度:125.35,经度43.88 。亚太2R :天线仰角20.2,天线方向南偏西58度。W5: 天线仰角16.2 天线方向南偏西64 极化角40 。

    先调亚太2R,西藏台,把天线支架固定好找好水平垂直,把90偏馈天线固定在支架上,使大锅口朝向南偏西60度左右,用大量角器靠在锅口边沿上,使锅口垂直于水平面,然后调整好天线的仰角(西藏台为-1度,就是锅面与水平线垂直时为0度,天线前倾或者人站在天线后面,手在天线下方拉动天线使其倾斜1度为西藏台所在亚太2R卫星仰角,而新唐人是-5度),仰角一定要精确,在室内,我们差半度都找不到新唐人信号,而西藏台信号强,差2度还能找到信号。

    把高频头固定好(面对锅口,使F头朝向南,4点钟左右位置(注意,不同品牌极化角是不一样的,这需要自己调试),一点一点(一毫米、一毫米)转动天线左右来调西藏台。

    西藏台参数:本振10600,下行12374,符号05660,极化垂直22K为开。我们调出50%左右最大信号强度,在天线座上画个记号。然后把天线仰角向下调小到负4度,向西转5度高频头不动调出信号后再微调W5星的新唐人信号,接收机设置,本振频率09750 ; 下行11333 ;符号率06511 ;极化方向 垂直;22K为关。

    四、天线倒装法增强信号接收

    倒装天线在一些环境是必需的,比如卫星方向有障碍物,倒装可以避开遮挡。还有在同一地点,倒装比正装可以增强一些信号强度。下面简单介绍一下倒装法。

    天线倒装就是把固定锅面的四个螺丝松开,将锅面旋转180度,使高频头在上,然后拧紧螺丝。倒装法关键是计算好天线的仰角,倒装仰角指锅口的平面与铅锤线(垂直于地平线的线)间的夹角。西藏台为43度,新唐人为40度,其它设置与正装天线一样。注意不同品牌的天线倒装仰角不完全一样,需要精细调试,直到信号强度达到最大位置。因为西藏信号强,好调试,调好西藏并达到最大信号后,在把仰角向下调4度,方位角向西转2厘米左右,高频头极化角不动。细细调试,就能调出新唐人了。双层玻璃的室内中间还有塑钢窗框挡着,信号质量最多可达22,可以正常收看。


    长春地区调试新唐人的一点体会

    器材:1.5米正馈锅,C头

    技术指标:
    输入频率:3.4--4.2GHZ

    噪声温度: 17K
    本振频率:5.15GHz

    XJTV对星,在接收机增加节目,输入参数:本振:05150,下行频率:03846,符号率:04351,极化:水平H即可,慢慢转动天线,找到信号再细调(在3S基础上把拉杆向下调3厘米,锅面底部离地20厘米,锅向西转动一些,C头上的0刻度“面向锅时”指向左下方),信号质量可达到100%,在接收机输入本振:05150,下行频率:03410,符号率:02222,极化:水平,搜索,接收到的Program1台新唐人,信号强度达到70,信号质量达到44-48.(有的时候需要调一下电视机的制式,才可显示为彩色的。)仅供参考。

    一些问题:
    1. Program1信号有时收不到,即使XJTV,显示质量为100,也找不到信号。
    2. 只收到XJTV和Program1,其它的台收不到,没有信号,不知什么原因。

    补充说明:是由于信号强弱的原因,可以收到的。


    吉林长春地区成功收下中新一号88.0°E卫星的新唐人节目

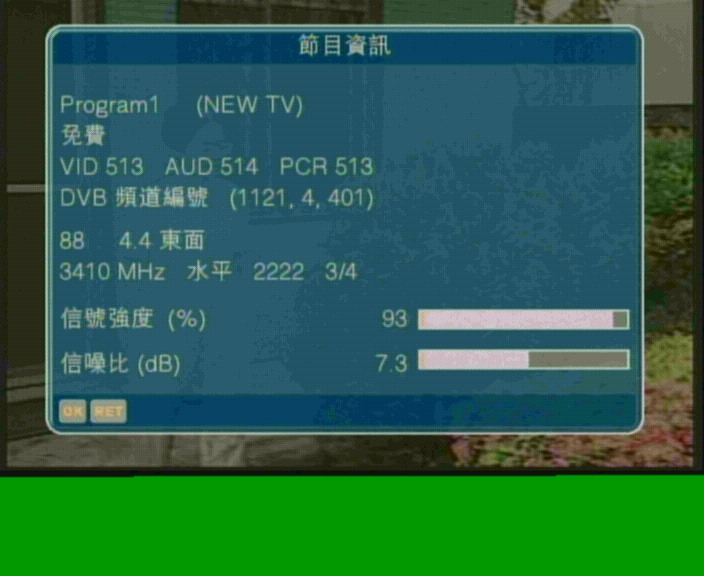

    吉林长春地区以前成功用90CM偏馈加双本振KU高频头收下W5卫星的新唐人节目。后又听说88.0°E有新唐人的节目,今天进行了调试由于新唐人在这颗星上是C波束,我们要准备一个正馈锅,我花了70元,我们这用1.5CM,往南信号更强,可以用一锅双星,主焦88.0°E,偏焦3S,(105.5大陆很多人都在看非常适合普及,由于我们这地理位置没能测试成功)普通的C波束高频头20元,中大免费接收机90元。如果没有经验,先用正馈锅收下3S(信号很强,也很容易找到)然后输入88.0°E卫星信号最强的一组节目3632V26667适合调星,极化角看0刻度对10点钟位置,然后慢慢向西转动上下调动仰角,直到信号调到最强,然后输入新唐人参数3410H2222。

    如果没能成功可以去卫星天线经销商让他去人调试88.0°E,因为现在有纬来电影等一组节目正在开码播出很多人都在看,接收到后选增加节目然后输入参数3410H2222。这颗星的新唐人的节目和W5的不是同步的不知道是怎么回事,而且还有时没有台标,请有条件的同修注意观察。


    一锅双星亚太2R中文节目全下的方法

    经常有人说“KU波段0.75m一锅双星,只能收到一,两个中文台,在常人中不好推广”,特别在华中地区。

    一般只收新唐人台,亚洲旅游台,当然不算西藏台,我也经历了这个过程。近日在调试过程中,亚太2R中文台可以全下,故拿出来与大家分享。亚太2R主收,W5偏收。

    一. 亚太2R为主焦
    1. 输入西藏台参数,本振频率:11300. 12374垂直(V)05660
    22K:开,有信号质量后。
    2. 输入东森台参数,12528V30000,看看信号质量有没有。有时候西藏台信号质量达到90以上,但东森台不一定有信号。
    3. 再输入全球财经参数,12308垂直(V)22425
    4. (2)与(3)互换参数输進后,如果信号质量都在30以上,接收机绿灯变绿(可以接收了)。把单本振高频头固定好就可以了。亚太2R节目基本全下。

    二. W5为副焦
    把双本振高频头放在单本振高频头右上面(以人对天线为准),两高频头贴在一起,中间不隔东西。我们这里新唐人台信号质量能达到75。

    每个星都有强信号节目,弱信号节目。我们调星的时候,只要那组弱信号能收到节目,那颗星上节目基本全下。现在我们新唐人台,自更改参数后,信号特别强,所以可作为副焦。

    希望以上对调星的同修有所帮助,合十。


    哈尔滨地区接收新唐人电视的一点经验

    下面就哈尔滨地区接收新唐人电视提出一点简单的安装建议。由于一些接收的数据不是很好算,根据当地经验总结了一些;以直径为75厘米的偏馈锅为例。

    根据经验我们地区接收新唐人的本振频率为:09750
    [ 转发器频率 ]下行频率为:11334
    符号率 :06511
    接收机一般选用高斯贝尔,高频头一般选用普斯的。我们地区一般选用倒装。

    值得注意的是偏馈角,接收线的端口,普斯的大致对准钟表的11点位置,其他的以高频头箭头对准11点。方向角以中午12点为准向西旋转64度左右。仰角为37度左右。希望有经验的同修给予补充。


    回复《卫星电视连接两户、多户的方法》一文

    此文作者的方法是错误的。恰恰相反,人家以前同修的方法是正确的。

    2007年2月19日一文中,作者提出的方法,在我们本地,部份同修早就实验过了,是根本不好用的,连影子都不出。我想此文作者根本就没有实验过,只是在想当然。当然此同修的方法虽然完全不能用,但其积极为大家着想的心态是值得我们学习的。

    下面我就从比较专业的电学方面来分析一下,为什么此方法是错误的。注意我分析的比较通俗,大家会看的懂的。

    22K开关为什么能在两个卫星之间切换,也就是为什么能在两个高频头之间切换,是因为22K开关实际是一个简单的“门电路”开关。当接收机给22K开关信号的时候和不给它信号的时候,22K开关的电路工作状态是不一样的。注意,接收机给22K开关的信号是一个直流电信号。随着接收机直流电信号的有和无,22K开关就会在两个高频头之间切换。我大致非常简单的说明了一下22K开关的工作原理,我想大家基本听明白我的意思了。

    再说说功分器,功分器有一个特点,它能阻断直流电信号的传输。也就是说功分器只能通过交流信号。

    那么如果象2月19日作者的方法来做的话,先把22K形状接在高频头上,22K开关之后接功分器,从接收机送到22K开关触发门电路的直流电信号,就直接被功分器给隔断了,到达不了22K开关,22K开关根本就不能工作,失去了其作用。所以电视也就没有任何信号了。而把功分器先接到高频头上,就不存在这个问题了。我想我说明白了我的意思了。所以同修们不要用这种方法来做了。只会耽搁时间。

    在此还在一个问题要提醒各位同修。就是功分器在使用的时候(无论是单独使用还是与22K开关配合使用),会有一个小毛病,就是在两台电视看同一个节目时(如都同时看新唐人),其中一台的接收机偶尔会出现死机的现象。此时把接收机关上,然后再打开,基本可以恢复正常了。同修在安装时,可以告诉给用户,解除用户的疑虑。出现这种现象的原因,我现在还没有搞清楚。推测可能与功分器的质量有关系?!已经解决这一问题的同修,不妨把做法传到明慧,大家都分享一下。


    陇东地区接收新唐人电视台方法

    随着正法進程的迅速推進,我们看到同修利用正馈1.5米和1.2米大锅接收C波段新唐人节目(农村大多都是此种天线),感到非常高兴,我们也动手试验,很快成功调试出来了,当时同修感慨的说:我们只要按照师尊的要求做好三件事,路走正了,一切都会顺利。

    1、准备接收器材:
    1、1.2米C锅(六瓣一体装40元),接收机天地星、长虹、通达、二菱等(120元),C波段单本振15K高频头(20元),馈线20米(好质量1.2元/米)。F头两个。

    二、安装步骤:
    1)用1.2米和1.5米大锅接收C波段
    2)高频头 3.4GHz—4.2GHz 15K
    3)方向西南
    4)先在接收机(天地星 二菱等)上设置如下:

    ① 以二菱接收机为例(其他机型调试方法大同小异)按菜单键→卫星设置→确认→删除卫星→只留亚太5号-Ku(有些机型只需输入本振频率、下行频率、符号率,再转动锅面,找到卫星自动就可播放)
    ② 在按菜单键→节目编辑→确认→修改参数→确认→输入下行频率03410,符号率02222,极化方式:水平极化
    ③ 按信息键→电视机荧光屏显示信号强度,信号质量 。
    ④调锅面:锅的仰角45-50度转动锅(东西之间转动)边转边观察信号质量只要有信号质量出现就将锅固定,再转高频头,以信号质量达到最佳为止。
    ⑤ 按菜单键→节目编辑→确认→如果下行频率,符号率、天线极化都正确→确定→自动搜索→保存节目→正常收看

    5)根据我们的试验如有搜索不到节目,请换一个节目调试有耐心一定能成功,其他的我们在试验中,我们只是将我们做过的经验写出来供同修参考(我们也不懂,只是照着同修提供的资料去做),基本东西明慧网已经介绍的很多了,有不足之处请同修慈悲指正。


    山东东营阳台接收新唐人

    在看到有不少地区同修成功接收新唐人后,也产生了接收新唐人的想法,这是讲清真相的一种好办法。

    由于本地很少人用偏馈天线,从网上购买了雷霆430接收机、11300单本振一个,PBI牌09750/10600双本振一个,中卫75CM偏馈天线和一个三角架,在阳台上支起来。调了很长时间,也没有成功。分析原因:一是从来没调过星,没有感性体验;二是角度不对,二楼阳台,外面还有防盗窗,西南远处有障碍物。三是心性不到位。

    看到明慧网交流文章(《W5卫星电视接收手册(简明版)》(明慧网二零零七年二月十二日))后,从网上用80多元邮购了一款卓异2500F接收机,把全部设备搬到一个老同修家里去。老同修家人都是大法弟子,环境比较好,她家在四楼,没有防盗窗,西南方向也无障碍物。

    我们一起学法,一起发正念,在这个过程中找到了心性上的不足,明显感到师父在加持,按《W5卫星电视接收手册(简明版)》(明慧网二零零七年二月十二日)操作方法先试调西藏台,上网查到本地区的经纬度,用接收机自带的寻星计算程序计算76.5亚太2号卫星,得到方位角235.8度,减去180度,确定为南偏西55.8度左右,天线仰角28.6度,减去20度(75CM天线),确定为8度左右。

    在接收机上选新增转发器,输入本振频率11300,下行频率12374,符号率05660,极性:垂直,22K开关:开。试了几次,还是不行。后来把极性改为:水平,结果一下子信号质量就出来了,这就表示找到星了。期间明显感觉到师父的点化。

    再换上双本振高频头(资料说用双振本高频头也可以直接调西藏台,输入本振频率10600,下行频率12374,符号率05660,极性:垂直,22K开关:开,DISEqC:关),天线仰角下调4度左右,大约为3.5度,方位角向西偏4度左右,大约为南偏西60度,上下左右轻轻转动天线,成功接收到新唐人电视台,信号强度81%,信号质量40%左右。

    第二天白天上午再试,竟然没有接收到信号。估计是邪恶因素的干扰。下午又试用亚视达的接收机,解码密码:1270.信号反应也很快。也能成功接收新唐人。

    晚上8点试验60CM的中卫偏馈天线,收到信号强度60%,信号质量27%,可正常收看,一开始收不到,把窗户打开后才收到,没有细调,关上窗信号强度58%,信号质量在11%-15%之间跳动,不能正常收看。

    与同修交流,悟到这些是邪党因素的干扰,邪党主要利用电视(包括卫星和闭路电视)对民众進行谎言洗脑,提供虚假信息,宣扬党文化,蔽人耳目以达到对民众思想动势的控制,开了天目的同修在自己层次上看到邪党以电视台为中心,一个黑黑邪恶的东西就象那个章鱼无数条细长的触手,通过闭路线把黑黑的手伸到千家万户。谁看邪党电视就从电视里往外发散黑黑的物质,谁看谁受毒害,电视内容以各种形式潜移默化的宣传反天、反地、反人类的主题。看的人会出现头脑不清醒、发昏的症状。

    我们几个同修针对本地区邪党的电视系统发正念,正念销毁这些邪恶的物质。发过正念之后,已经晚上9点多了,再改用45CM的天线接收,竟然比60CM天线收到的信号还要强,信号强度达到61%,信号质量开窗达到31%-36%,关窗拉上窗帘达到12%,美国之音这时不能正常收看,可是新唐人却仍能正常收看。

    可见,在安装新唐人的时候,一定不要忽视发正念,铲除邪党电视系统的邪恶黑手、烂鬼,让新唐人在大陆遍地开花。

    总结以上,得出:一、要坚信师父、坚信大法,只要是救度众生,就没有大法弟子办不成的事情;二、要发正念铲除干扰接收新唐人的一切邪恶因素;三、多试验。

    个人所见,数据仅供参考,不妥之处恳请同修指正。
