【明慧网二零零七年五月二十五日】

  • 在成都调试新唐人电视W5卫星的心得

  • 铁皮喇叭筒天线可代替抛物面天线接收新唐人电视

  • 我在调新唐人卫星电视时的小经验

  • 在成都调试新唐人电视W5卫星的心得

    所用工具器材:
      天线: 斯威克 75CM
      降频器: OrbSat双本振 O.S22M
      数字式机顶盒(接收机)
      指南针,量角器,长直尺

    设置参数(成都):
      本振频率09750MHz
      下行频率11334MHz
      符号率06511k
      DisEqc 关
      极化方式 垂直
      22k 关

    调试步骤:
      先将天线碟子的仰角、偏角尽量调准确,因为影响对准的参数有3个,此时往往信号还是收不到。我们的方法是将降频器从固定架上拆卸下来,但线缆还是接好接收机,在碟子上的固定架位置处上下左右寻找信号最强的地点,根据这个差异再耐心微调天线碟子的仰角、偏角,直到合适。装好降频器,再旋转降频器调整天线极化角以达到信号最强。这个方法可以比较快速的对准卫星,希望对安装卫星有所帮助。

      调试后效果:成都晴天信号强度65%,信号质量92%

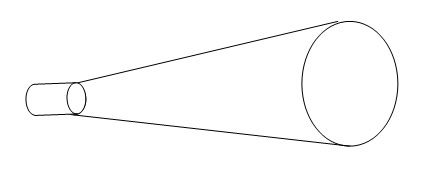

    铁皮喇叭筒天线可代替抛物面天线接收新唐人电视

    材料:1米见方镀锌铁皮,厚度0.3-0.6mm;ku波段双本振高频头

    制作方法:将1米见方的镀锌铁皮,沿对角线卷曲成喇叭状,长度1米。大口径直径30cm,小口径直径5cm,刚好能卷入高频头前端的圆环部份。然后用透明粘胶带粘好,或用焊锡焊上,或请做铁皮的工匠咬口对接上。

    将ku波段的高频头前端圆环部份卷在喇叭筒末端(小口径处)铁皮筒里面,用粘胶粘牢,为防止高频头晃动,可粘上一根筷子固定。

    对星方法:同抛物面天线。将喇叭筒的大口径对着w5卫星方位,定位后,想办法固定。

    固定方法参考:可在喇叭筒上打孔,在防盗网钢铁上绑好;或用砖垫高前部,左右压好,固定;或用钢条做成三脚架固定。

    注意:对星时ku波段高频头水平放置,但接收机的极化方式仍设置成垂直。

    为了防止雨水進入,可在喇叭筒大口径处用塑料袋封好,在小口径处钻几个漏雨孔,漏水。

    接收效果:1米长的喇叭筒接收效果接近60cm偏馈天线。若将1米长的喇叭筒前端(大口径处)剪短成60cm长的(喇叭筒锥度不变),接收效果接近45cm偏馈天线。

    优点:体积不大,可因地制宜的装在窗台的防盗网内;价格便宜,10元左右。

    这种方式安装后反应很好,可推广。


    我在调新唐人卫星电视时的小经验

    1、进入AV状态,电视机不出现接收机的菜单。
    原来视频、音频插反了。一般视频线黄色,音频线红色。但有的电视机后面视频孔为白色,音频孔为红色。所以不能光看颜色,要看电视的VIDEO(视频)、AUDIO(音频)与接收机是否对应。有的电视机后面有两套VIDEO(视频)、AUDIO(音频)钮,注意选IN(输入的)。

    2、信号强度显示为0。
    原来F头没接好,连接好接收机和高频头正常“信号强度”会达70%左右。当然方向、角度未调好时“信号质量”只有2、3%左右。F头要插在锡箔纸和屏蔽网线之间,与铜芯别接触短路,铜芯露出3毫米为佳,固定用铜芯掐断4、5厘米,比给的铁箍好。

    3、调方位角变化要小
    大体对准方位角时,调仰角看“信号质量”在某个位置达到最大,虽未达到30%左右的门限,如15%,但再上下调都小了,那就是正确仰角,可固定,再微调方位角,底座支架前端位置相对不动,后端每次移动0.5-1毫米。

    4、如何判断正南
    地图的经线按地理南极方向,指南针为地磁南极方向,二者有夹角。我觉的12点的垂线阴影好些,近于地理南极,就在计算值上下10度范围左右,直接调新唐人并不难。但与指南针夹角有15-20度,而且指南针有时也不太准,放地板上有时受楼下电流影响,和放窗台上都不一样。我们根据自己经验摸索吧。

    5、别忘按ok键,即搜索键。
    “信号质量”都达到40%了,怎么还不出图像呢,无意中按了一下ok键,清晰的图象出现了。

    6、“修改本振频率”要改成09750再进入“增加节目”。

    7、过程中别忘了正念清除干扰并求师父帮忙。

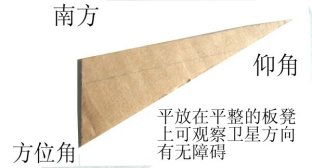

    我用纸板做了个三角形工具,一个是方位角,一个是仰角,还可观察卫星方向有无障碍物,见下图。
