【明慧网二零零九年四月十三日】

  • 佳能彩喷下进纸器的维修

  • 解决佳能彩喷下进纸器不进纸的简易方法

  • 不拆机改进佳能IP4300/4500的下进纸

  • 进纸器一次进多张纸如何解决?

  • 佳能彩喷下进纸器的维修

    佳能IP4000系列打印机对于大批量的打印是很好的机型。但是它的进纸器是薄弱环节。通过使用和维修总结出一点经验,目前使用了一年的机器,经过维修后性能上感觉已经超过新机器了。

    1.小搓纸轮的修理佳能IP4000系列彩喷打印机有上、下两套进纸器,各自有大小两个搓纸轮。原装的搓纸轮胶皮磨损后,下进纸器会带不上纸,上进纸器会出现打印错位等问题。尤其打印量大的时候,搓纸轮胶皮磨损很快。采用缠胶布等能延用一段时间,但还没根本上解决问题。问题的关键就在于小搓纸轮胶皮耐磨性差。进纸时搓力又大,用不多长时间,胶皮变薄、打滑,甚至老化碎裂。大小两个搓纸轮需要同时修补才能彻底解决问题。

    对于小搓纸轮,现在我们用一种称为油管(外径12毫米、内径7毫米)的橡胶管代替小搓纸轮的胶皮,使用结果很理想。改造后上进纸器不但定位准确,也不夹纸,很省心。这种油管的外皮是黑色橡胶,里面还衬了纤维,表面也不光滑,摩擦力适中。原装胶皮类似自行车内胎,而油管的结构很像是自行车外胎,强度高、很耐磨、且弹性适中。这种油管我们是在汽车配件市场上“找”到的。有商店专门卖油管、水管,由于用的太少,所以店主就割了一段免费送给我们了。类似这样的管子很多,像以前的气焊、家用煤气管等,选用耐压橡胶管即可(不是塑料的),可以说材料丰富。注意外径不要超过12毫米,太厚就装上不合适。

    对于大搓纸轮,暂时可采用在胶皮轮套下面缠几层胶布垫高加厚的方法。这种处理方法不用拆机器,顶多拆外壳就可以了。

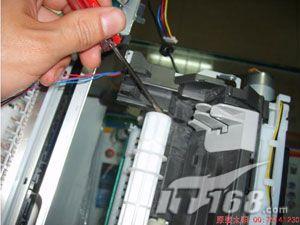

    现在有卖加强轮的,但有的不好用,那种表面横纹很深的可以。换轮时,需要拆打印机外壳,把机架和供纸器分离开一点就可以了。图示:

    2.分离爪的修理拖出下纸盒,能看到底后部有向前弯曲的3个白色塑料(3个白色塑料连在一个轴上),用以防止多余纸张进入,我们称之为分离爪。前一阵,总有多余的纸进入,而且白色塑料有时倒向后边,不起来,原来以为它上面的弹簧松了。拆开打印机发现,塑料轴与轴套在连接的地方断裂了一个塑料片,本来有两个塑料片,现在只剩下一个,所以松动。

    处理的办法是:在原塑料片的位置垂直钻一个小洞,要比较深,穿过两层塑料,然后放进粗细正好的钢丝,露出的部份与原来塑料片一样高,即用钢丝代替塑料片,最后在钢丝上套上自行车胎用的气密丝,以免钢丝与塑料硬碰硬、把塑料磨坏了。

    3.下进纸器搓纸轮轴的修理故障现象:下进纸器每次只进纸一张,大搓纸轮转动不到一圈(约320度,不到360度),必须用手把大搓纸轮推到初始位置(轮的半圆处于水平),按‘恢复’键才能打印下一张。拆开机器发现大搓纸轮的轴与套在它上面的齿轮(齿轮是黑色的),在连接处磨损,导致齿轮和轴(轴上有大搓纸轮)不能同步转动。为了便于拆装,齿轮和轴的连接设计成相嵌式联轴节形式(凹凸面咬合)。由于材质都是硬质塑料,时间长了容易破损、断裂。齿轮靠凹凸面带动轴(大搓纸轮)转动。故障就是因为凹凸面磨损了,轴不能被齿轮紧密带动,导致不走纸。

    解决的办法是:把齿轮按照凹凸面配合的初始状态(位置)套在轴上,在齿轮毂(根部)上,沿径向钻一个洞(或用烧红的细钢丝烫出来,但不容易把握方向),用一个订书钉(厚层书钉)做一个销子:先使其平直,从中间对折(对折处要有弯弧,如灯泡形状,否则从洞里漏出去了),刚好能塞进洞里,这样销子就把轴和齿轮牢牢的连在一起。安装时,先把轴放进架子里,再套上齿轮,对准洞的眼,塞上销子,把露出的部份掰成喇叭状就行了。(注意:黑色齿轮内圈有一个不起眼的小标记(箭头状),与这个黑齿轮配合的右下方的白色齿轮上也有一个类似的标记,二者重合就是它们的初始状态。)如此的结构将是很牢固的,不存在磨损的问题了。

    经过以上几次修理,现在老机器比新的还好用,走纸稳健,甚至是更耐用。看技术文章说,即使更换整套进纸器也是使用一段时间就不好用了。从胶皮质量上看,确实是这样。而老型号如S600在打印了15万次以上的时候还没有出现进纸问题,对比发现,搓纸轮胶皮的质量是整个进纸器的关键。如果改用耐用的‘油管’做搓纸轮代用胶皮,要比专用的打印机搓纸轮胶皮耐用的多。


    解决佳能彩喷下进纸器不进纸的简易方法

    佳能IP4500打印彩喷纸光盘袋时,下进纸器进一张纸,第二张就进不去了(第一张进的也不是特别顺当,但能进去),这时机器报卡纸在机器内卡住了,让取出被卡的纸,但掀开机器一看没卡纸。请问这是什么原因造成的、如何解决?

    答:1、先用水清洁搓纸轮,等水干后换质量好些的纸打印。2、可以考虑换轮或在搓纸轮胶皮下面缠胶布的方法垫高胶皮。下面有两个实例。3、将机器后盖打开,从这个地方可以看到大搓纸轮和小搓纸轮。在小轮的两边有两个可以活动的头(分离爪)。在下面用手或在上面用一个小螺丝刀,可以活动这个部件。从上面用小螺丝刀轻轻朝大搓纸轮那面拨拉那两个头(弄一个,两个就一起动了),拨平了那头(能看到约1.5厘米长),关上后盖,放好纸盒。

    例一:一台佳能4500打了16万页左右,因为打印量大,下搓纸轮打滑抓不上纸,用湿巾擦干净只能维持一会儿,拆机换下搓纸轮又麻烦。用打包带(宽度0.8厘米的那种,打印纸箱的外打包带)剪下5~7厘米。为防止磨损搓纸轮胶皮,可用锉刀打磨一下打包带两端尖锐的剪切面棱角。

    取下塞住上盖感应开关的东西,让打印头停在中间,拔电源,墨车可来回挪动(这时进纸轮才好转动,而且只能向一个方向转动下搓纸轮)。连供管线对折后用胶带缠牢,把打印机清洁单元向下立起来(注意废墨不要流出来),找到下进纸的大搓纸轮,这时可以逆进纸方向转动搓纸轮半圈。

    把后面维修门打开,可以在下面和后面用小镊子等配合操作(注意不要把胶皮弄坏弄破了),打包带直接插到搓纸轮半圆形的胶皮下面,位置大概在圆弧和平面交接的部位。可以一边转搓纸轮一边插入打包带,插不进去可以松一松轮上的胶皮。原理和往胶皮下面缠胶带一样,只是不用拆机。

    如果开始时有点转不动,打上十几页就好了。经过一段时间观察,和新轮没有什么区别,请有这方面经验的朋友补充指正。这个办法适用佳能打印机的其它型号,但只适用下搓纸轮抓不上纸来的问题。

    例二:下进纸搓纸轮在进纸构件里面很难操作,拆卸供纸单元也比较复杂。下面介绍不拆外壳和供纸单元也能容易的垫高搓纸轮的方法。这个方法和上面例一中介绍的区别在于要拆卸几个部件,让搓纸轮完全外露,使垫高搓纸轮操作更加容易。


    不拆机改进佳能IP4300/4500的下进纸

    佳能IP4300/4500等机型大量打印彩喷纸,可能会出现不能正常进纸现象。在下进纸搓纸轮胶皮套下面缠上一圈包装箱用的打包带可以解决。但下进纸搓纸轮在进纸构件里面很难操作,拆卸供纸单元也比较复杂。下面介绍不拆外壳和供纸单元也能容易的垫高搓纸轮的方法。

    没有实际操作的照片,下面图片都是借用《IP4200拆机图解》的照片,补充了操作说明。

    下载图解:不拆机改进下进纸(482KB)


    进纸器一次进多张纸如何解决?

    1、带纸首先考虑的就是下搓问题,胶皮磨薄了(会带2~3张纸)。带多张纸很可能是下搓小轮、分离爪(与小轮一排几个挡纸的塑料勾)弹簧掉了或不归位造成的。这个部件在回装时要注意,进纸时它是在下面,进纸动作完成时它应在上面。对于佳能IP4300/4500系列打印机,上进纸不耐用,建议多用下进纸。

    小轮胶皮磨损可以用硅胶管(小轮内外径规格佳能Φ8×12mm/爱普生约Φ10×15mm)代替,半透明有弹性,表面摩擦力好耐磨性好。硅胶管医疗器械、橡塑、五金有售,硅胶管质量不一,需挑选。如果买不到,将胶皮拆下,在轴上缠几圈胶带,将胶皮掉个个回装,也可以将大搓纸轮的轴上也缠几圈胶带。(这样处理后一开始可能不太好使,用一段时间就好了)

    2、一次进十多张纸,在小搓纸轮两边的象钩子的分离爪组件蹲下去了,将它拨上来。再看下面的两个小弹簧(一边一个)是否掉了,把它装好,在两端(凹凸槽)处涂点凡士林润滑就好了。

    如果分离爪抬不起来了(IP4500此轴的联接部份不如其它机器),或从新装回去还会不断的出槽。到打印机商店买12A硒鼓磁辊套(白色塑料小套,一元一个),把它装在轴头联接器上。它的尺寸既能保证联接轴在工作时的自由串动量,同时又能限制联接片的出槽,能够起到一劳永逸的效果。下进纸器也经常会出现此故障,解决的方法相同,只是要把小套剪的窄一些。

    如果分离爪塑料钩磨损,用胶粘上适当硬度的材料,恢复三个小塑料钩原状大小。如果出现下纸不畅,就是粘的太长,哪个地方卡,就是哪一个太长,用小锉刀轻轻打磨一下即可。
