防止激光复印机和打印机电磁波辐射的措施(图)

Twitter EMail 转发 打印
【明慧网2003年5月27日】为了防止激光复印机、打印机的电磁波辐射,应该在激光复印机、打印机的机壳外围固定一层防护材料,防护层的材料可以用以下几种:

1、在箱盖和箱体的外面,贴一层很薄、很软的锡纸、铝片或铜片,也可用废旧大电力电容器内的多层薄铝极片。有些纸制品外表和颜色虽然很象导体,实质上是绝缘材料,所采用的材料必须先用电表的R×1Ω或R×10Ω的档进行实际测量,完全导通的(阻值近似零)才能使用。

2、可以使用很细密的金属网,用手摁成符合箱盖和箱体的形状,用不干胶或其他带粘性的胶带(如图),在A处粘贴固定。如果用两层很细密的金属网叠在一起,当成一层使用,防护效果会更好。

3、可在箱盖和箱体的外表面,用小型自攻螺丝固定一层比较薄的金属片(铜、铁、铝片都可以),外表面的各部分还必须相互导通。

4、如果用铝合金型材和很细密的金属网,做一个较大的屏蔽罩,并且用铜软线可靠接地,激光复印机、打印机在屏蔽罩内工作时,也能得到较好的防护性能。

5、如能买到金属材料外壳的激光复印机、打印机可将金属外壳直接接地,使用更加方便,防护效果更好。

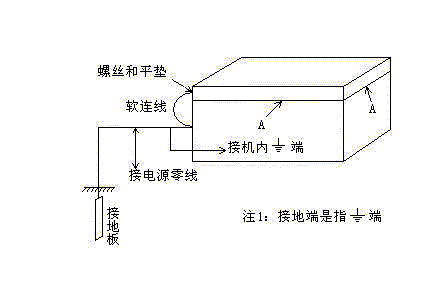

如图,箱盖和箱体的防护层,应该用较粗的铜软带连接,可防止因多次开合箱盖而断线。铜软线的两端可用φ4mm螺丝或小型的自攻螺丝固定,螺丝的垫片应该用铜或铝片制作,垫片的面积应稍大一些,可以保证上下防护层、软连线、接地线可靠接通,接地线应采用较粗的铜软线,铜芯的截面积最低不小于2.5×2.5mm。接地极可以采用以下几种方式:

1、有条件的可以专门做接地极,接地极可以采用铜、铝、铁等材料,可以采用长角铁形、长圆铁形、长扁铁形,接地极的外表面积不应太小,面积大些可减小接地电阻,提高防护效果。接地极埋入地下的深度最好不小于两米。埋接地极是应该加适量的水和盐,以便尽量减少接地电阻,提高防护性能。

接地线不适合接在自来水管道或暖气管道上,这是因为管道的接头比较多,连接处为了防止漏水都缠了麻或胶带、干净水的电阻率也比较大。这些情况都会影响导电性能和防护效果。

2、如果无法做接地极,如图:也可将接地线与电力电源的零线相连接,连接处与零线的主干线越接近越好。电力电源的零线在电力变压器附近或配电室附近都有专门的接地极。

3、可以将机外的防护层的接地线和机内的电子低压控制电路电源的公共接地端(即电路图上的接地端-注1)相连接,使机外屏蔽层的电位和机内控制电源的低电位相等(零电位),就能有效地起到防护的作用。可在印刷电路板低压电源整流二极管或整流元件附近,寻找体积和容量最大的电解电容器,这个电容器的负极就是低压电源的接地端。也可以用刀、用电表阻值较低的档测量印刷电路板周围铜皮较宽的地方,电感元件的屏蔽罩、变压器的铁芯外皮,机械的金属部分和大电容器负极完全导通(阻值几乎为零)都示为接地端(注1),最好选用离电容器负极最近的接地端(注1)进行连接。

以上所述的三种接地的方法用户可任选一种、两种或三种都用。

(仅供参考)
