介绍一种小喇叭的制作方法(图)

【明慧网2004年1月11日】利用装小喇叭的包装纸箱,将喇叭口向外,其余零件装入小纸箱,再装上电池组,录音机装入真象磁带后按下放音键,自动翻带开关开到往复播放处,用胶带固定。造价:(批发)电池10节,每节0.8元,小录音机14元,喇叭10元,电子闹表3元,共50元左右。适应环境:温度在4度到零上30度。怕湿。可用棉花、塑料袋进行保温及保湿。

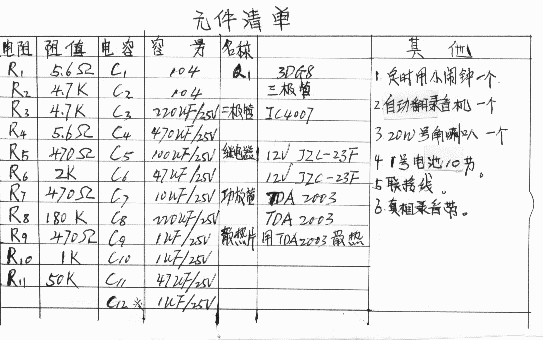

悬挂小喇叭的工具(图一)元件清单(图二)

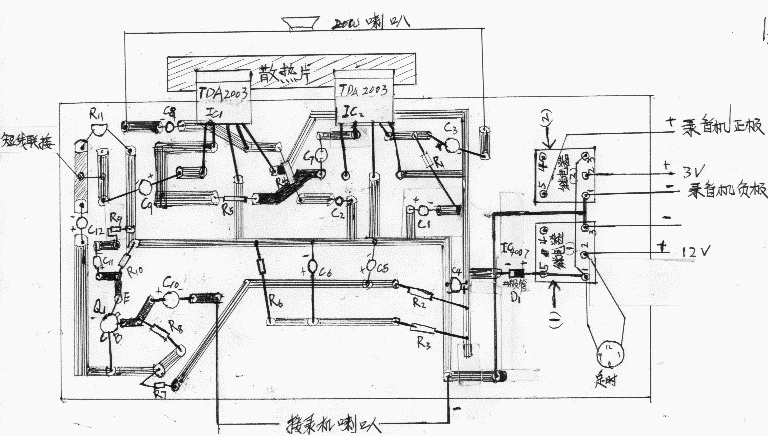

印刷电路板(图三)元件装配图(图四)

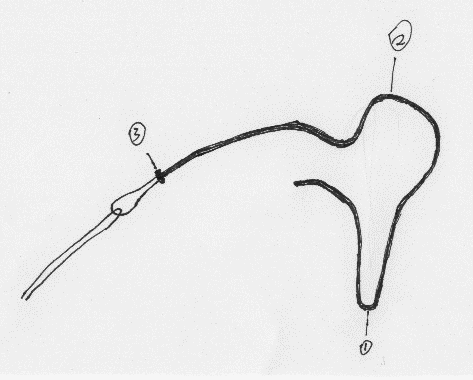

非常简单可用的悬挂小喇叭的工具:如图一:粗线条为铁丝(可根据悬挂重量选择,一般我们用人力车条),细线为绳,将小喇叭固定在(1)上,将绳如图双固定在(3)上,另用绳穿入固定绳中,将绳一头扔到高压线上,把小喇叭拉上高压线,最终,(2)点一定挂在高压线上。然后,将纤绳单股拉下。

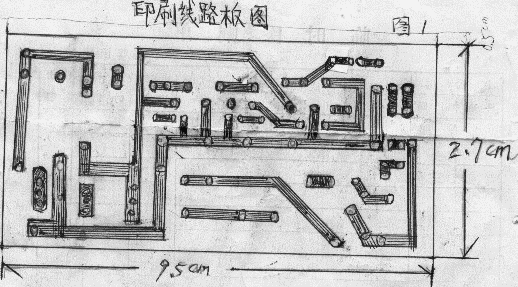

定时放大器的制作:定时放大器的印刷电路板如图(三),元件装配图如图(四)。放大器为双电源供电,其中录音机电压3伏,放大器电压12伏。定时器用小电子闹钟代替,定时可在12小时使用。

工作原理:用小闹钟的报时触点,接通控制继电器(1)的线圈电源,使继电器工作。把继电器一端接在闹钟的负极导线上,另一端接继电器的导线。

具体做法:将小闹钟机芯取下,用小刀把后盖打开,里面的小轮不动,利用两个报时的金属片。其中一片与闹钟的电池负极相连,焊出一条导线来,另一条与线路集成块黑点相连,把连接处用小刀切断(不切表有尖叫声,电压也不稳),在金属片处焊出一根线,在机芯适当处开一个小口,把电池接上闹钟,应正常走动,在把这两根导线接入元件装配位置图(四)的12伏启动继电器(1)的2、3接口上,作为定时启动开关。随身听录音机使用3伏独立电源,由继电器(2)控制。继电器(2)的接线柱2接3伏电源的正极,5号接线柱接录音机正极线,负极接1号接线柱上,3号接线柱与继电器(1)的1号接线柱相连,受定时器控制。

信号输入:打开录音机后盖,在喇叭线处焊出两根导线,一根接图(四)电容的C10的负极上,另一根接电池负极处(零线),作信号输出。(有的录音机直接一根线与电容C10幅短,另一根不用接。)

说明:1、此方法是在同修的方法上进行改造的,我也是门外汉,如有不通的地方,请来信共同探讨。2、用“星球”牌汽车送话器电路板改造小喇叭:将两个继电器接在电路板上即可(起控制放大器和录音机)。方法:继电器上有5个触点,分别是:常开、常闭、两个线圈和中间接线柱。将第一继电器控制放大电路的12伏电源。把火线接在中间接线柱上,把常开和线圈触点相连,引出一根线作为定时器的两接线,另一线圈触点接电源的负极。第二继电器控制3伏录音机电路。把第一线圈的线圈触点第二继电器的线圈触点相连(通过12伏电压控制继电器的通断),中间触点接3伏电源的正极,常开触点接录音机电源的正极。另一线圈接线柱与第一继电器的线圈接线柱相连后接12伏电源的负极上。第一继电器中间接线柱引线通过闹钟与第一继电器线圈结线柱引出的线相连,起定时作用。
