【明慧网2004年10月13日】在安装新唐人卫星电视接收天线的过程中,许多同修遇到了难调试的问题,有的想收看新唐人卫星电视的常人在天线安装了很长时间后却无法收看新唐人电视。在调试过程中,最大的难题是天线偏角和天线的仰角难以找准。以下是在安装天线过程中,通过在几个不同的地方的安装,总结出的一些简单易行的方法,以供参考。

(一):天线偏角的测量

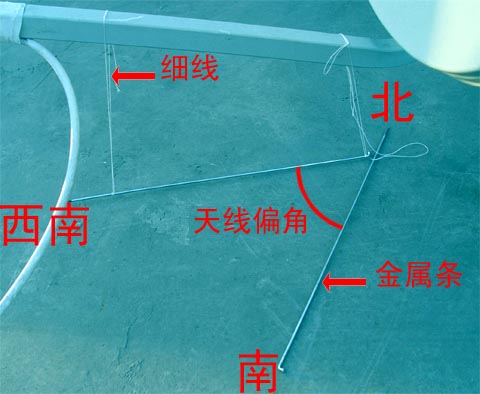

在高频头支撑杆的两端各拴一条细线,系住一根笔直的金属条,使其悬挂在支承杆的下方,平行离地面0.5厘米左右,然后在地面摆上另外一根金属条,其为正南正北的方向,两条金属条的夹角即是卫星夹角。(如图所示,根据明慧网2004年7月9日所刊登的电子书《新唐人电视W5卫星在中国的接收指南》的计算方法,算出本地的天线偏角)

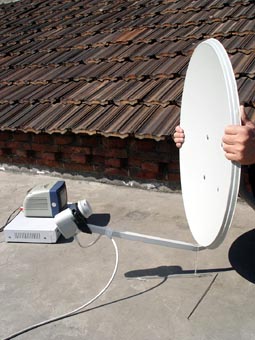

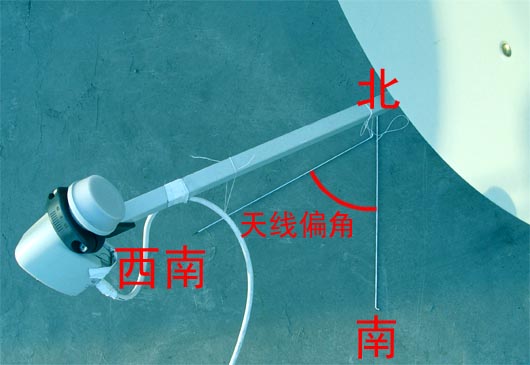

用双手拿住锅面的两侧,左右手分别前后反方向用力,根据两金属条所形成的夹角,用量角器(半圆仪)找出天线偏角。如图所示

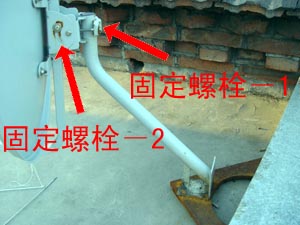

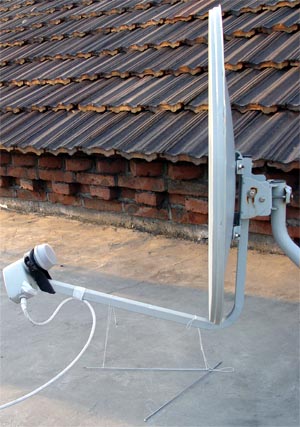

卫星夹角找准后,即拧紧固定螺栓-1(如上图所示)

(二):卫星参数的设置

在调试电视画面时,要事先先把电视机、顶盒、卫星天线等互相连接好,以便调试所用。打开电视,按动电视顶盒遥控器“菜单”键,出现画面后选择“扩展菜单”选项;(如下图所示)


出现画面后选择“节目编辑”选项,然后按“OK”键;(如下图所示)


出现画面后选择“增加节目”选项,然后按“OK”键;(如下图所示)

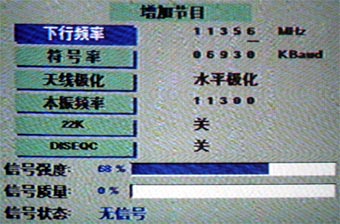

出现画面后分别在“下行频率”后用数字键键入“11334”;(如下图所示)

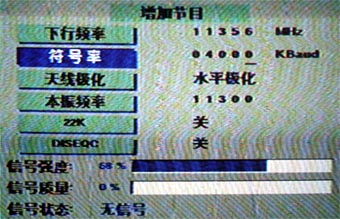

在“符号率”后用数字键键入“06511”;(如下图所示)

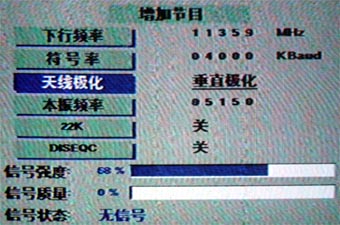

在“天线极化”后,在遥控器上按“←”键和“→”键调出“垂直极化”; (如下图所示)

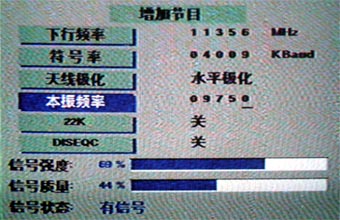

在“本振频率”后用数字键键入“09750”;(如下图所示)

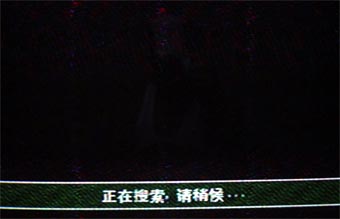

然后按“OK”键,会出现搜索画面。(如下图所示)

以上的步骤即设定好了新唐人电视的频道。

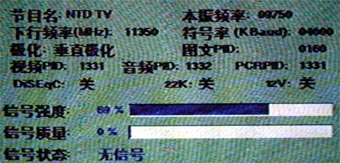

然后,按出刚设定好的新唐人电视频道,(此时尚未有“新唐人”电视信号),按“信号强度”键,即出现以下画面,眼睛看着电视,双手慢慢调动锅面,来改变天线仰角。当“信号质量”右侧的长方框中出现蓝色长方条时,即会出现“新唐人”画面。(如下图所示)



(三):天线仰角的调试

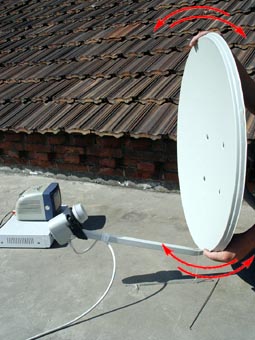

天线仰角可根据明慧网2004年7月9日所刊登的电子书《新唐人电视W5卫星在中国的接收指南》计算方法算出。先把锅面大体固定在所计算出的仰角范围上(用目测,角度大体准确即可)。然后用双手拿住锅面的上下两端,上下两手分别反方向前后用力,轻轻调节锅面的仰角,调节时两手移动的速度一定要慢,移动的范围可在锅面垂直状态下前后移动。

设置好W5卫星参数后,一面双收轻轻前后移动锅面,一面同时看着电视,当仰角找准时,电视马上会显现出新唐人画面,如果“信号质量”太低,可继续轻动锅面,直至“信号质量”为最大。(如下图所示)


等信号强度调试稳定,可把固定螺栓-2拧紧。

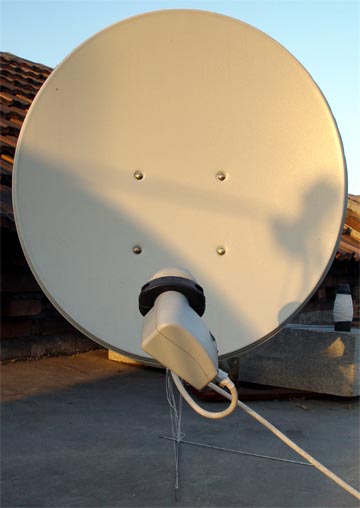

(三):下图为调试完成后的卫星天线
