大功率真象喇叭的制做方法(图)

【明慧网2004年10月21日】经过近两年的实践,不断完善更新技术,我们现在制做的真象喇叭可以达到覆盖范围2~3公里,播放时间可以长达10小时,最大功率可达80W,成品重量在4公斤左右。本方法制作简单,不需要专业知识。所需电子元件在大陆各地普通电子市场都能买到。

工作原理阐述:

本方法参考了明慧网上以往相关文章的经验,在此基础上又进行了创新,其特点有二:
1、继电器采取了双控制方法。一是控制功放板的电源,一是控制单放机。简化了元件。
2、增加了功放块。在音质与音量方面比以往有了较大的改善,音量增大,声音清脆,不失真。

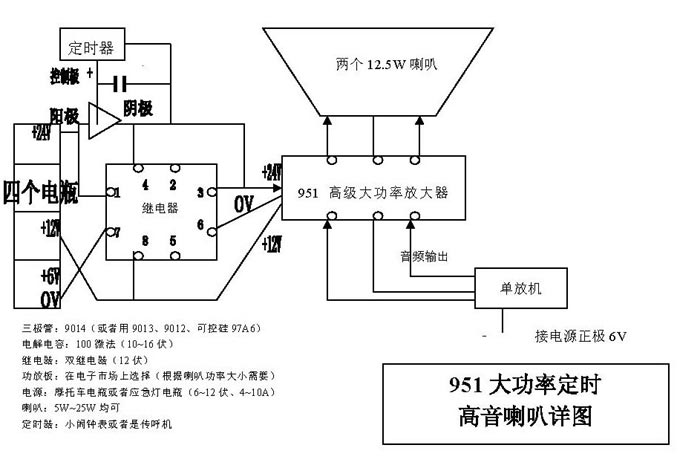

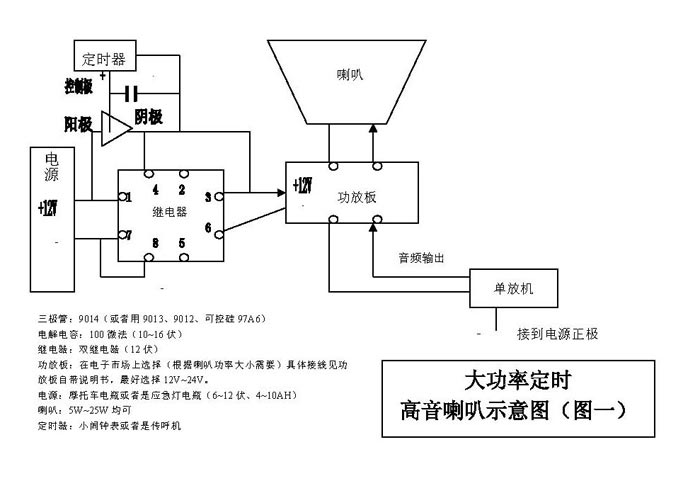

大功率定时高音喇叭示意图(图一),951大功率定时高音喇叭详图,

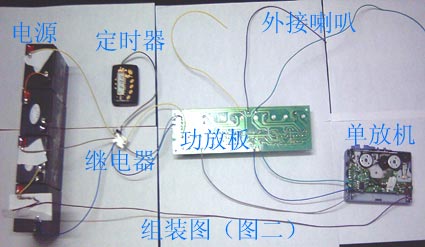

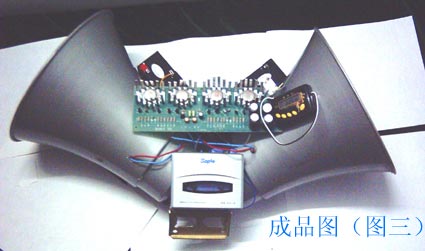

组装图(图二),成品图(图三)
说明如下:
三极管(1个):9014(或者用9013、9012、可控硅97A6)
电解电容(1个):100微法(10~16伏)
继电器(1个):双继电器(12伏),见图六

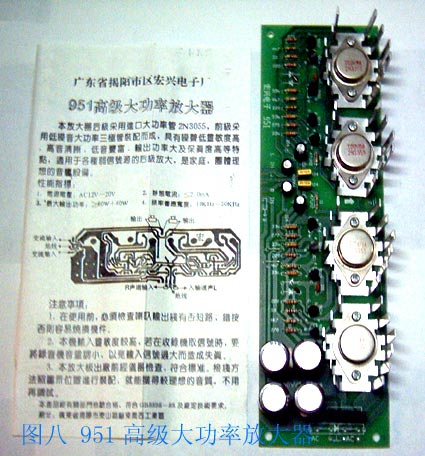

功放板(1块):在电子市场上选择(根据喇叭功率大小需要),具体接线见功放板自带的说明书,最好选择12V~24V,见图四。推荐用951高级大功率放大器,见图八。
电源:摩托车电瓶或者是应急灯电瓶(6~12伏、4~10A),见图五
喇叭:5W~25W均可
定时器:小闹钟表或者是传呼机,见图七
单放机:单放机正极接在电瓶的6V处,可以加二极管降压到适合单放机使用。

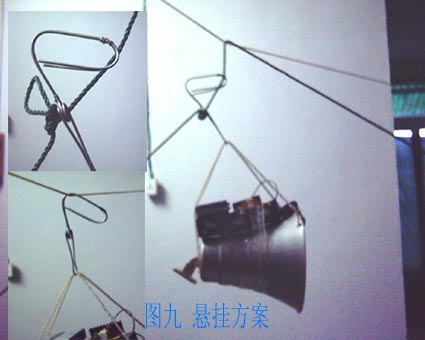

悬挂方案:见图九
