用两只双本振高频头一锅双星接收新唐人(图)

附测试报告和调星小窍门


【明慧网二零零六年六月二十八日】我在北京成功接收了新唐人的卫星节目,同时实现了一锅双星。把经历和大家分享一下。前后调了两次,每次6个小时,6点-12点,天气均为阴间多云。第一次只是简单的实现了一锅双星,收到的节目少,只有信号强的台。第二次细调了一下,几乎收到了所有的节目(根据网上的信息,可以知道那颗卫星上都有什么节目)。

主要参考了《接收新唐人卫星电视手册》(【明慧网2006年6月28日】,http://www.minghui.org/mh/articles/2006/2/25/121568.html),本文中未提到的内容,都是参照该文设置的。现在对该文作一些补充。

我用的是两个双本振高频头。70.5为主焦、接22k开关的0Hz,76.5为副焦、接22k开关的22KHz,使用75cm偏馈天线室外接收。

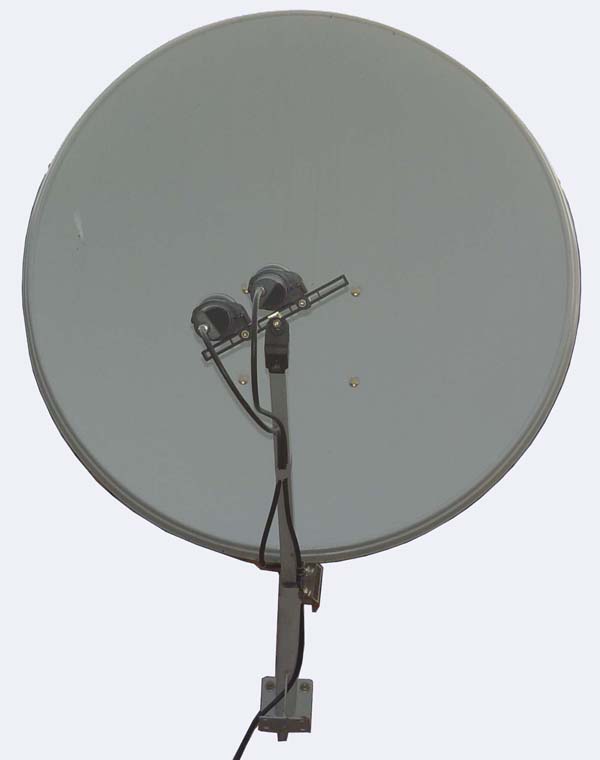

前面

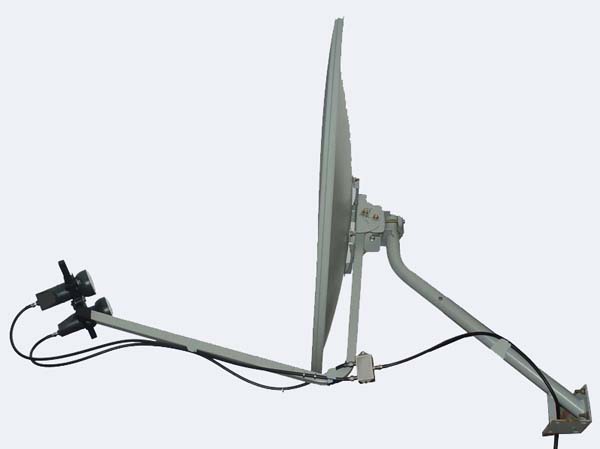

侧面

只是在钉天线支架的时候,用一根线下面吊锁头找垂直,此外,没有借助量角器、指南针等其它定位工具,寻星过程为徒手操作。所以,请同修们打消顾虑,安装卫星天线并不复杂。我在头一天晚上,根据北极星的位置,大致找到了正北和正西,并做了记号。

先调70.5,参数设置为:本振09750,11334/6511,垂直,22K关,极化角在10点钟位置。

再调76.5,参数设置为:本振10600,12528/30000,垂直,22K开,极化角在11点钟位置。

若不好调,76.5可以用西藏台12374/5660这组数据,70.5可以用VOA(美国之音) 11240/27500。

关于信号强度/信号质量,新唐人在60%/18%即可流畅收看,最高达到约61%/41%。前几个月,我在北京的另一地点,依稀记得曾看到强度达到80%/60%。可能是由于天气和高频头的原因?不过没关系,只要达到60%/18%,就不影响收看了。

调试中遇到一个问题:我事先修改了原有的节目,试图用该节目位置接收新唐人,失败了。所以,一定要新增节目。

关于广播节目

卫星接收机不仅可以接受电视节目,还能接收广播节目,而且效果很好,不象短波那样有干扰(要是能把明慧广播也放到W5上就太好了)。

在70.5上面,可以收到自由亚洲电台和美国之音的广播节目,增加 11240/27500 这组数据就可以收听了。也可以自动搜索一下。

切换电视与广播的步骤:按菜单键,选择电视节目表或广播节目表。在广播中找到“CH 462 RFA”即可收听自由亚洲电台,找到“CH 461 VOA/RFE/”就是美国之音。注:可能需手动更改声道才可收听。方法是按“声道”键,然后用箭头选择。

英文频道信息  声道  声道模式  频道内容  时段
CH 461 VOA/RFE/  声道2  右声道  美国之音(中文)  6-7,8-10
CH 462 RFA  声道1  立体声  自由亚洲电台  全天

广播播出时段

美国之音似乎和短波一致:上午6-7点(2200 UTC),7-8点停播,8-11点(0000 UTC);下午3-11点(0700 UTC)。自由亚洲电台似乎为全天。

详细信息、节目表,请自行上网查看:
自由亚洲 http://www.rfa.org/mandarin/pinglyubiao/
美国之音 http://www.voanews.com/chinese/program-schedule.cfm

关于自动搜索

同洲系列自动搜索的步骤:调出主菜单,进入“节目设置”一项,在没有任何提示的情况下,按信息键,再按声道键,这时画面出现提示:“密码!”。用遥控器输入0000或1234后按“确认”,这时返回“节目设置”会发现多出“自动搜索”一栏,进入该栏,参数设置为:本振09750,22k关,标准模式(似乎比通用模式可以搜到更多的台)。其它选项不动。再按“确定”键。注:自动搜索之前,一定要成功的手动添加了至少一套该本振频率的节目,否则什么都搜不到。

除了新唐人和美国之音,70.5上还可调出几套英文节目(频率:11305/27500):EURO News 欧洲新闻、TRACE TV痕迹音乐电视、WFC世界时装台。个人感觉后两个台魔性比较大。信号上午11点以后就弱到无法观看,晚上信号好。新唐人白天信号比较好。美国之音晚上9点有中文节目。

76.5上的节目也可以自动搜索,参数设置为:本振10600,22k开即可。

原理分析(来自实践,不一定对)

用双本振收看所有节目的原理,我想是这样的:大多数双本振高频头以11700兆赫兹为分界线,收看11700以下的节目用低本振09750,收看11750以上的节目用高本振10600.使用高本振时,和使用单本振的11300效果是一样的。双本振高频头比单本振的频率范围宽,但是信号质量可能还是单本振的好。通常情况下,22k关为低本振,22k开为高本振。所以,在我的例子中,22k关既选择了低本振也选择了70.5的高频头;22k开既选择了高本振也选择了76.5的高频头,正好收看频率为12×××的节目。注:高频头上标注的频率信息可能是以GHz为单位的,1G=1000M (1吉=1000兆),所以上面的频率可能写成:9.75/10.6/11.3。

调星小窍门

1. 现在有一种专用的双星夹具,使用它(而不是用绳子捆住两个高频头),可以使调试变得比较容易。

2. 把70.5的高频头放在主焦点的位置,76.5的放在副焦点。谁在主焦点都无所谓,这样设计是为了适应夹具,而且有别人的成功经验。

3. 调锅的仰角、方位角、极化角(极化角差不多就行,这个影响不明显;但是,如果差了90度,就要在接收机上把“垂直”改为“水平”。不建议这样做。建议在接收机上设置好“垂直”,然后通过转动高频头达到最好效果),

(我认为这一条可以回答http://www.minghui.org/mh/articles/2006/5/25/128756p.html 中的一个问题(实践的总结):

注意:笔者在实践中发现,要把极化方式设为水平才能正常接受新唐人节目。如果按照新唐人电台参数把极化方式设为垂直,则反而接受不到节目,信号质量始终只有2-5%。笔者使用了天诚和亚视达的数字机、寰宇(百昌)和ASK的双本振高频头试验,结果均是如此。收看其它很多台(包括美国之音)也是如此。为什么会这样,笔者也不得其解。)

4. 先调70.5上的新唐人或美国之音,调出后,再微调,使70.5上的欧洲新闻达到最高信号质量,大致固定一下锅上的螺丝。

5. 再来调76.5上的西藏台,轻轻转动夹具,找到最好的角度(大致在主焦左下方40度,参见上面的正面图),大致固定一下夹具的角度,然后来回滑动副焦点上的高频头,找到最佳位置,大致固定一下;

6. 调出后,再微调,使76.5上的弱信号台(可以依次调试12528、12278、12650),达到最高信号质量;这一步,请耐心的反复调整夹具的角度、滑块位置,因为螺丝拧的不紧,稍用大点的力量就可以搬动了。

7. 到这一步,基本上12278可以流畅观看了,如果12650依然不清楚,可以轻轻动动锅(不要拧松螺丝,刚才没拧紧,这时可以轻微移动)。调到最好后,从支架到高频头依次紧一遍螺丝,但也不要太紧,需要的效果是:比较用力的情况下,还可以微微移动。

8. 紧螺丝的具体顺序:水平固定螺丝,仰角固定螺丝,(这时,可以把夹具整个带着高频头拆下来再紧螺丝,紧好后再安回去)夹具角度螺丝,夹具滑块螺丝,夹具扣住高频头的螺丝(就是管极化角的)。紧螺丝时,随时观察信号质量,以防止由于用力过大动了位置。

9. 回到70.5的欧洲新闻,微调主焦高频头的滑块位置,事实证明,刚才为了调76.5,动了夹具的位置、甚至动了天线的位置,但70.5几乎没受影响。

10. 70.5只要能收到新唐人即可,尽量保证76.5能收到更多的节目。因为76.5上的中文节目较多,这样更容易吸引普通观众。

11. 现在,可以分别自动搜索一遍两颗卫星上的所有节目。浏览一遍所有的频道,如果有不清楚的,再轻轻调整天线和夹具,一定要轻!完成后,按照刚才的方式和顺序紧一遍螺丝,紧到不能再紧。

12. 最后,收尾工作,把所有接头用防水胶布缠好,用塑料袋把高频头、22k开关、天线上可旋转的轴的部份,分别包起来,防水防锈。把馈线绑在支架上,避免被拽开。最好再找个大塑料袋把整个天线罩起来。固定馈线。如果天线很高,比如在顶楼、房顶,别忘了安避雷针。为了避免这个麻烦,一开始就别把天线安太高。

13. 调星时间建议选在早上或者晚上,白天(11-19时)有些台信号不好(新唐人是下午最好)。

关于天线尺寸:在北京,室外至少要用75cm的天线。以前曾经在室外用过60cm调新唐人,但是失败了,也许是因为有障碍物。室内应该用多少呢?如果窗户朝南,窗框是铁框架,玻璃是50*50厘米,请高手给个建议?

问题

想用有线电视上用的那种分配器,把信号分成多路输出,让多个电视同时观看(一锅多户),不知可行否?有一个担心:我们用22k开关选择用那个高频头(也就是收看哪个卫星上的节目)。那么,如果分了两路输出,一个人看76.5的节目,另一个人要看70.5,同时看的话,是不是就不行了?

还有,我在下午效果最好时看新唐人,信号强度/质量也只能达到 45%/60%,但在北京别处,曾看到强度达到80%/60%(天线也是75cm),请大家都说一下自己的情况?如果你们的质量好,用的是什么牌子、型号的高频头,锅多大?

76.5的雨衰很严重,不知道是不是换了单本振的高频头能好些?70.5的雨衰不明显,但信号质量不理想。我分析原因可能有几个:高频头质量不好;22k开关衰减严重;焦点没对准,希望高手指点一下。

一锅双星接收新唐人卫星节目的测试报告(详见附件)

下载“一锅双星接收新唐人卫星节目的测试报告”(8KB,Excel文件)

时间:2006年6月29日19点30分至21点30分,
地点:北京某地(约东经120度,北纬40度),室外,卫星方向无障碍物。
天气:多云转暴雨转阴,
设备:75cm中卫天线,同洲免费数字接收机,双本振高频头2个,22k开关一个,75-5同轴电缆。

表中所列的开锁无备注的节目,除了信号弱的3组,全部能够流畅观看。随着雨越下越大,各组卫星节目大致按照雨衰级别,信号陆续消失。可喜的是,新唐人电视台大概是消失的最晚、恢复的最早的一个。新唐人电视台,除了在雨下得很大的时候,一天24小时都能观看,信号质量始终保持在20%以上,最大可达近50%(一般在下午时分)。雨衰级别标为“阴天“的几组节目,通常在白天(11-23点)信号不好,夜间(23-次日11点)信号好。

附录:常用卫星接收机盲扫设置 (来自网络)

(1)金泰克(好日子)D8000:调出主菜单,进入“默认设置”一项,选择“默认语言”为:中文,按“确认”键。此时画面出现提示文字:“输入密码!”此时按遥控器上的数字键5678,则在“节目设置”一项的子菜单中多出“网络设置”和“设置”两栏,进入“设置”一栏,按照相应的参数设置,再按“确认”键即可。

(2)同洲CDVB3188C系列:调出主菜单,进入“节目设置”一项,在没有任何提示的情况下,按信息键和声道键,这时画面出现提示:“密码!”。用遥控器输入0000后按“确认”,画面出现“系统恢复”,这时返回“节目设置”会发现多出“盲扫”一栏,进入该栏,按照相应的参数设置,再按“确认”键,即能盲扫。

(3)皇视HSR-2080A:调出主菜单,进入“转发器设置”一项,直接用遥控器按1698,画面出现“系统更新”字样,随后在主菜单中“节目编辑”的下一栏出现“自动搜索”,进入该栏,按照相应的参数设置,再按“确认”键即可盲扫。

(4)高斯贝尔-S80E:调出主菜单,将光标移至“恢复出厂参数”一项,按确认后,屏幕右下角出现方框,内有提示文字“输入密码”,用遥控器按5678,随即屏幕显示“系统信息数据存储中”,三秒钟后,菜单自动退出,再次调出主菜单,发现在“万年历”一项的下面多出“自动搜索”一项,进入该项,按照相应的参数设置,再按“确认”键即可。

(5)东仕1DS-2000F/C:调出主菜单,进入“系统设置”一项,点击“恢复出厂设置”,按确认,出现下拉子菜单,在没有提示的情况下,先按遥控器上的“喜爱键”,再按“确认”,返回“节目设置”一项,即可进入“单星搜索”一栏,按照相应的参数设置,再按“确认”键即可。

(6)卓异ZY-5518:调出主菜单,在没有任何提示的情况下,按遥控器数字键305518,画面出现“出厂参数恢复”字样,返回“自动搜索”一栏,按“确认”键进入,按照相应的参数设置,再按“确认”键即可盲扫。

(7)亚视达(幸运星、贴牌海克威)HIC-5288、6688等:调出主菜单,进入“系统设置”一项的子菜单“默认设置”一栏,按“确认”后,画面出现“恢复默认设置……。”字样,此时按遥控器上的数字键1270,随后即可进入“网络搜索”一栏,按照相应的参数设置,再按“确认”键即可盲扫。

(8)天诚(数码飞龙):调出主菜单,进入“节目增加”一项,将本振频率设置为11111,下行频率设置为22222,符号率设置为33333,按“确认”键返回“节目设置”一项,便多出“盲扫”一栏,进入该栏,按照相应的参数设置,再按“确认”键即可。

(9)中大(红星):调出主菜单,进入“默认设置”一项,按遥控器数字键8108,确认后,返回“节目设置”一项,进入“盲扫”一栏,按照相应的参数设置,再按“确认”键即可。

(10)科海5088:系统设定1,向左键一下、向下键一下、再向左键一下、向下键二下。

(11)310、410、420、430、BOLT2005万能密码:6931,父母锁原始密码:1234。

(12)共享卡CR密码8112或9996。
