用正馈天线接收新唐人(图)


【明慧网二零零六年九月八日】现在中国大陆几千万卫星接收用户大部份都是使用的正馈天线(俗称大锅),这些用户中绝大部份又都是接收亚洲3s、2s卫星的,这两颗卫星的节目有很多邪党的中央卫视台和省卫视台,作为邪党的喉舌在毒害着众生。

我们在推广接收新唐人的过程中悟到:如果我们有用正馈天线接收新唐人的技术,通过讲清真相,让世人只花几十元钱(两只高频头共约6、70元),就能收看到新唐人电视,同时还避免了继续受邪党文化的毒害,一举两得,那多好啊!

我们用1.2m和1.5m正馈天线在华北地区成功接收了W5(新唐人)和亚太2R两颗卫星。从现有条件测试来看,1.5m正馈天线的接受能力基本上相当于0.75m中卫偏馈天线,同样可以实现一锅双星。同修如有用偏馈天线熟练调试新唐人的基础,调试并不难。

下面介绍一下操作方法:

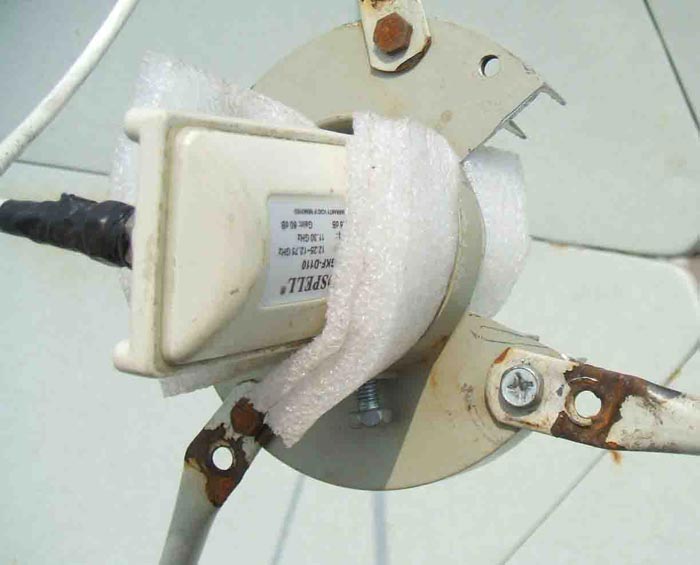

1、 卸下原来的C波段高频头,在馈源(就是固定C波段高频头的金属圈)右上角做上记号,卸下馈源盘。因为一锅双星两颗卫星的间隙不大,必须用钢锯在馈源盘右上角锯掉一块缺口以缩小间距,否则间距过大,无法调试成功。缺口大小应比双本振高频头直径大一些,以便调试。(见图一)


图一

2、 把接收机、调星用的小电视、22K开关和高频头连接好(基本知识请参照2006年2月25日技术手册《接收新唐人卫星电视手册》)。先主收亚太2R卫星,把单本振KU高频头用泡沫海绵挤在馈源中央。

3、 输入西藏台的参数:本振频率11300,下行频率12374,符号率05660,22K设为开,极化方式设为垂直,其它不管。

4、 用大量角器量好仰角。注意:因为我们用的是正馈锅,不用减去偏馈角,直接用查得的仰角数据测量即可。

5、 把大锅慢慢向西南方向转动,同时观察电视上的信号质量指示条,很快就能找到亚太2R了。如还不能成功,把锅停在西南方向,再量一下仰角,此时如地不平仰角会发生变化,需从新调好。另外再把高频头的位置和极化角轻微调整一下,一般也就出来了。

6、 调至最佳后把单本振高频头固定结实。

7、 关掉接收机,接上双本振高频头,再打开接收机(开机时不能拔插接头),输入新唐人数据:本振频率09750,下行频率11334,符号率09766,22K设为关,极化方式设为垂直,其它不管。

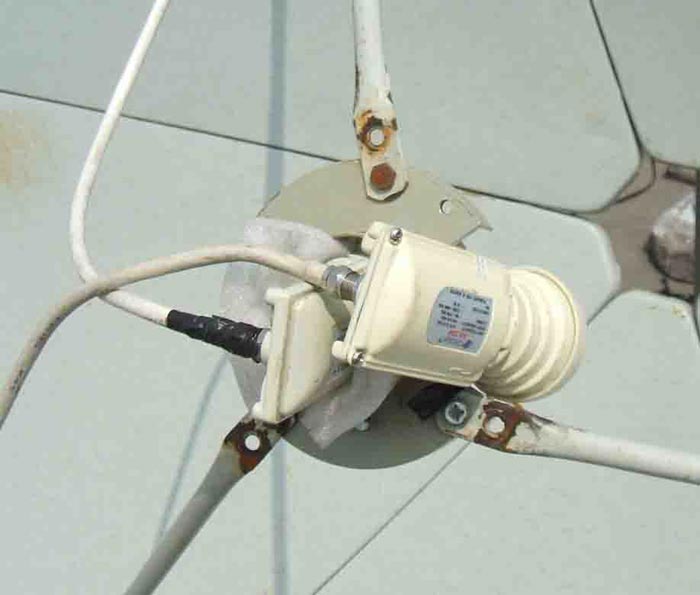

8、 把双本振高频头放在单本振高频头右上侧(提前锯掉的缺口处,见图二),慢慢前后左右移动,同时观察电视上的信号质量指示条,很快就能找到新唐人了。


图二

9、 用高强度泡沫海绵和软硬适中的绑线,把双本振高频头固定好。

其它请参照2006年2月25日技术手册《接收新唐人卫星电视手册》。

从理论上讲,先主收新唐人,兼收亚太2R也行。但因为大锅不如KU小锅那样用膨胀螺栓固定,在转动时底盘难免会移动,再加上地面(或房顶)一般都不太平整,容易造成仰角变化,而接收KU信号要求精度又相对较高(误差在1度以上就很难成功),所以综合考虑还是先用信号极强的西藏台调星,再兼收新唐人就比较容易,而且接收质量很好。当然,调试完毕后还是建议同修把西藏台删掉,毕竟它是邪党的媒体。
