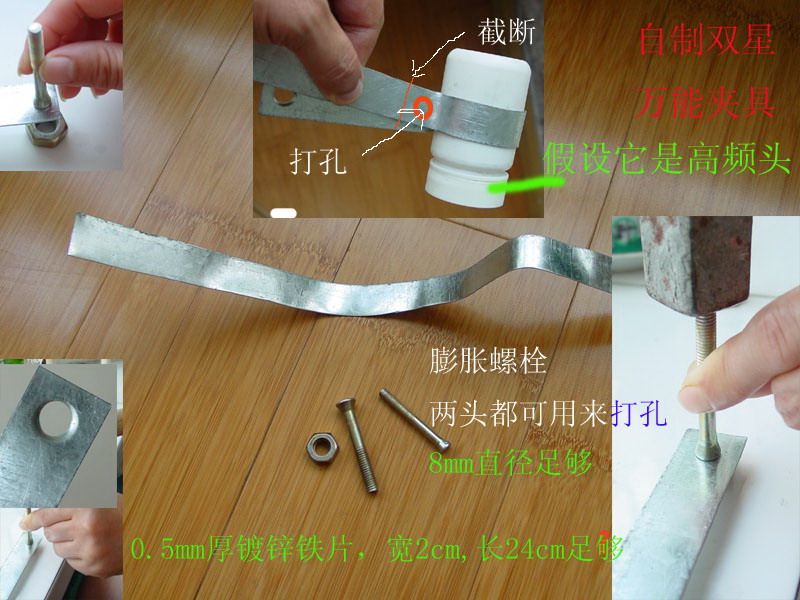

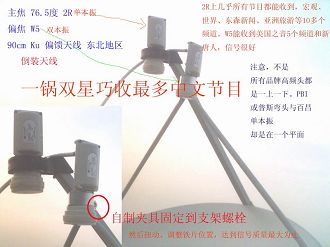

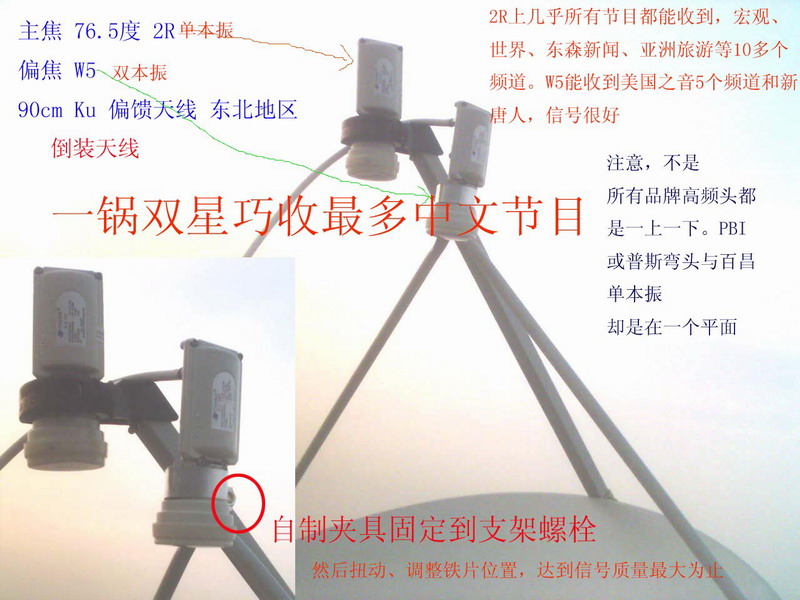

自制双星万能夹具巧收最多中文节目(图)

【明慧网二零零七年七月一日】

  • 自制双星万能夹具巧收最多中文节目

  • 喇叭形卫星天线的制作

  • 自制双星万能夹具巧收最多中文节目


    喇叭形卫星天线的制作

    文/河北省蔚县大法弟子

    我们制作了三种不同规格的喇叭天线,身长分别为100cm、90cm、80cm,口径都一样,小口5cm,大口30cm。经测试,三者都能成功接收新唐人电视节目,但发现身长为90厘米的效果最好,因此建议大家选择这一规格来制作。下面图中数据是用数学方法计算出来的,非常准确。

    按上图所示,在镀锌板上画好线,裁下蓝色部份,再用它作模板画线,进行裁剪。一张1米×2米的板可以制作三个。如果用1米×20米的板,可以做出30多个,成本更低(因为下脚料更少了)。

    再介绍一下高频头的安装方法。我用的高频头是O.S22M, 它的前端直径大于5厘米,从小口插不进去,但可以从大口一端倒着滑进去。事先用胶布在高频头前端缠几圈(不能太厚,也不能太薄,我们可以通过调节它的厚度来调整高频头的位置),高频头的脖子部份也要缠,使其直径达到5厘米。稍微用一点力把高频头拉紧,再用胶布在接口处缠几圈,这样就非常牢固了。
