    一.光控定时喇叭放音(图一.四)


    1. 光敏电阻白天光强时电阻值最小几十欧,黑天反之最大兆欧。利用这特性配合三极管.可控硅等来控制定时。

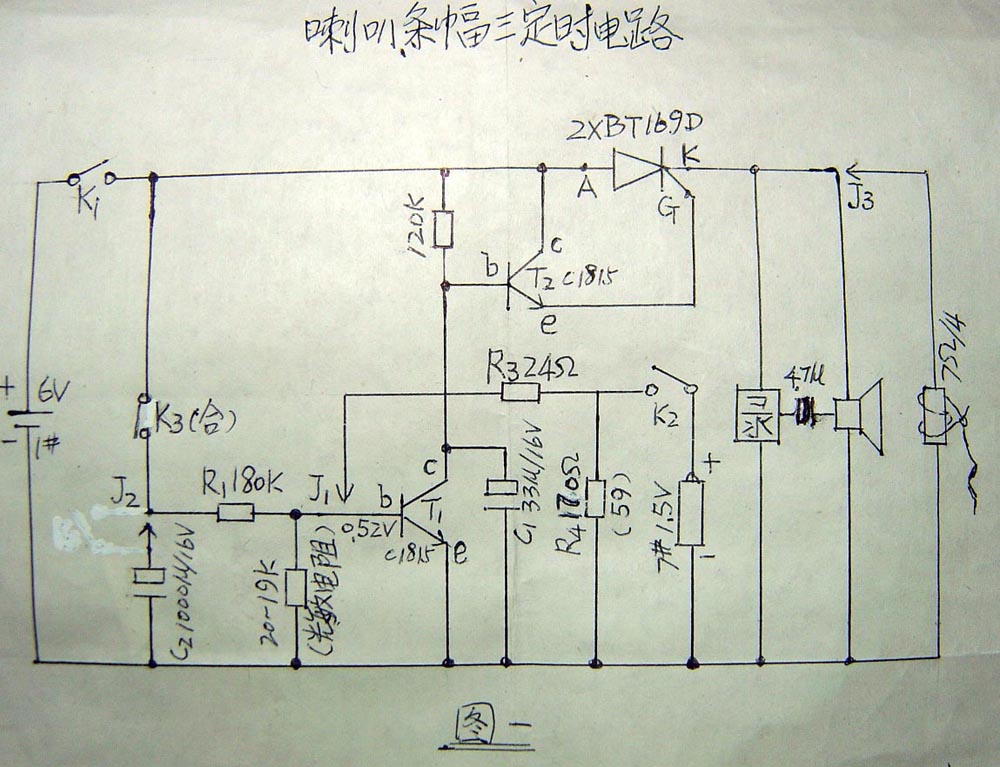

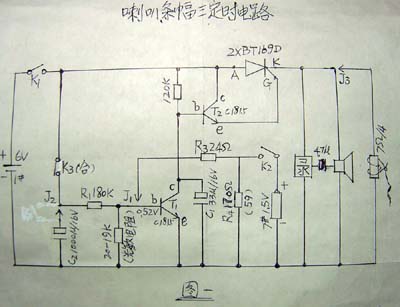

    2. 图一是三组合画在一起见说明分解使用:
    ① 光控部分不接J1——J3
    ② J1部分是24小时电池定时。
    ③J2是30分钟电容延时
    ④J3是挂大型条幅

    3. 例:设定喇叭早上六点响,设计启动电路阻值是19K光敏电阻把光敏电阻用纸包多层(增大阻值降灵敏度,图一光敏电阻已包A4纸5层6点响,有型号气温差异)均匀对正早上6点时的天光(晴天)用万用表快测量阻值达19K左右,阻值随天亮光强在变。安在电路上再微调R1或R2即响(或模拟电路)。管T1标的是启动电压,测表内阻分流测完再细调响为准时,或监测可控硅K漏电流慢启动从0——0.7约十分钟左右。光敏电阻安在喇叭的明亮处感光定时,晚上挂时再合上开关K1(光敏0.5至1元)

    二.延时放音:

    1. 30分钟延时电容放音方法:采用光控图一转换,去掉光敏电阻,把C2电容J2尖头处接上R1。挂前先合上K1充电三秒后再分开K3马上拽挂喇叭30分钟即响。

    2. 24小时延时电池放电法:(R4括号内延时12小时,也可延时几周)采用光控图一转换,去掉光敏,R1,C1。把R3的J1尖头独自和T1基极b接上。

    3. 电路工作原理:合上开关K2接通延时电路(7号1.5V电池开始放电延时约24小时晚上挂前再合K1),待电压降值T1三极管b极0.52V时管慢速关闭,T2管导通触发可控硅喇叭响。(也可把T1管换高速开关管2SC4452——4455都行,略贵)

    三.注:

    1. 调试:短路T1管的b.e极即响,后分开K1,断电。
    2. 开关K1.K2.K3从盒内引出两短线代替。

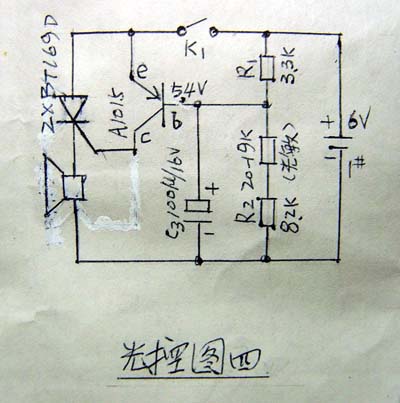

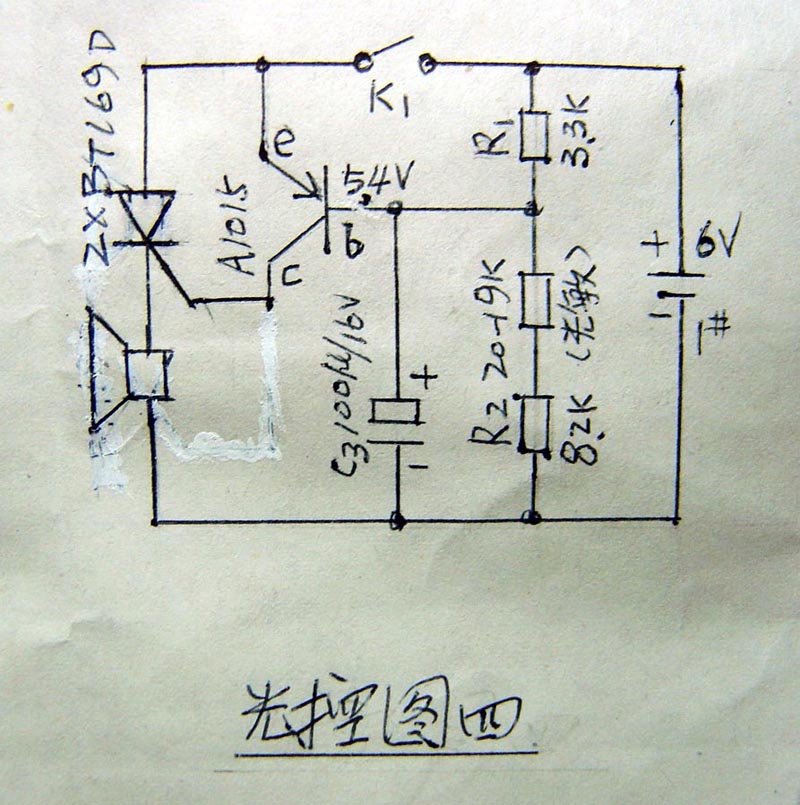

    3. 电池电路元件(室内)数据与气温.元件质量等有误差,如需精确据当时气温再调试确定。冷天(光敏阴天)定时延迟。图四电流低于6v时启动延迟。
    4. 电容长腿为正,短腿为负。可控硅用2个BT169D并联,价廉易开机。
    5. 也可把电路改装进仓盒内,拆掉原喊话器开关板:开关用可控硅代替(图一),音频直接连录音机耳机 (喇叭功放板上的音量电位器)。

    三. 大型条幅定时展开法:(见实物图):

    以上三法均适合于挂条幅定时:

    1. 把图一电源6v1号电池换成7.5v7号电池
    2. 用一个BT169D可控硅
    3. 去掉喇叭组,把烧线尼龙线电阻的J3尖头处接上。
    4. 烧线电阻7 欧左右(1分钱,要体积稍大粗壮),固定在一个架上,条幅拽线得有一定重量。

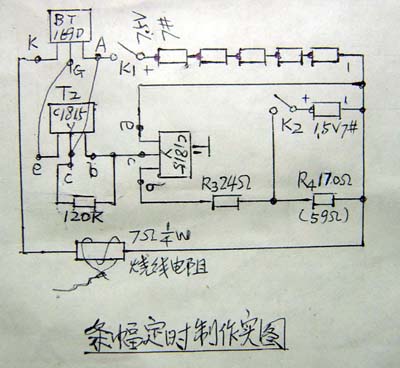

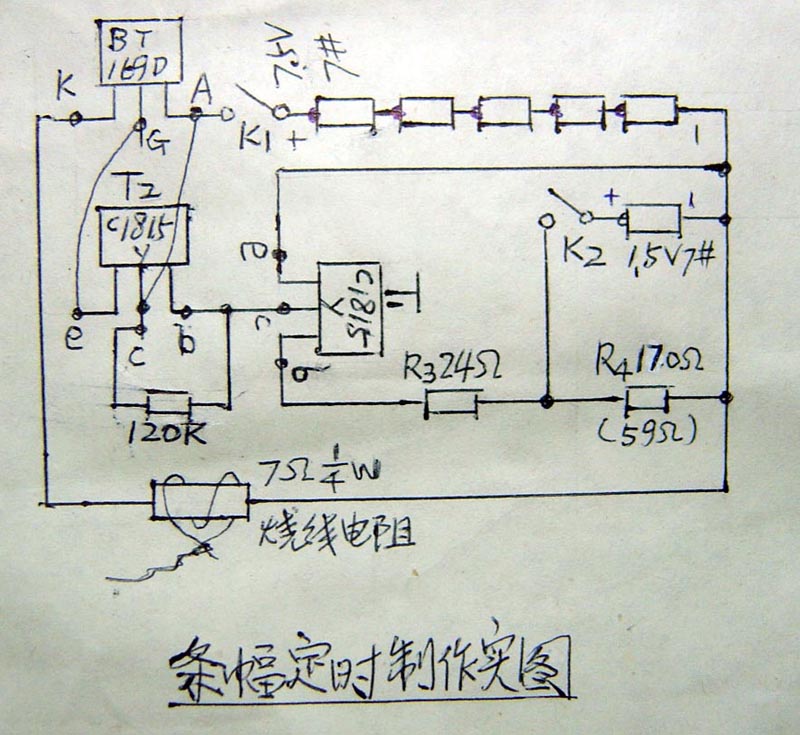

    5. 条幅定时实物制作图示每个件有字面向上平放,各腿黑处相焊连(不能碰到一起胶带封好)。
    6. 材料:2元/套(BT169D 0.4元/个;三极管0.2元/个;电阻1/8瓦 1分,电容0.1或0.4元/个;电池0.16元/个)。
    7. 在安全环境下条幅定时可用于喇叭回收,配合挂木塞法把烧线电阻串绑在木塞与喇叭之间的尼龙线上,24小时定时候烧断线喇叭自落下来,也可用遥控。


    《看图做定时喇叭》更正及补充

    《看图做定时喇叭》中的锚挂喇叭㈠。木塞法1.木塞法①的(4)“将上拽绳抖缓抽下。(有时夹住可用力拽住白线绳)”应改为:有时夹住可用力拽“断”白线绳。

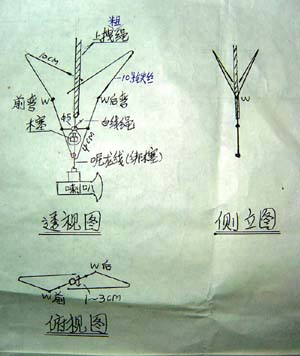

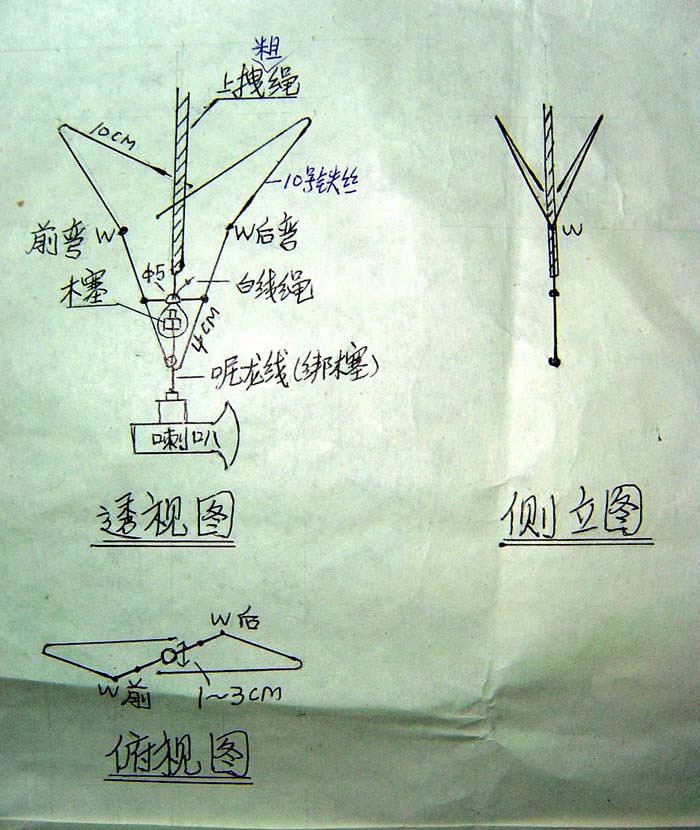

    锚挂木塞法(补充) 三视图:

    1. 锚臂前。后弯,绳为轴垂在正中心,四个方向接受电缆
    2. 挂钩间距1至3厘米(视电线粗细)钩间与木塞孔距应大于2倍的电缆径。(钩间距应窄与电线径,带弹性撑拽进去)
    3. 把木塞围托进ø5孔卡住后拽上电线挂住后突然松绳。木塞等自重离孔,如不离孔可用力拽断线绳则粗绳下来。
