接收新唐人卫星电视小经验(图)

【明慧网二零零六年十一月十二日】最近,我们这里安装了接收新唐人卫星电视设备,经过调试,取得了一些经验。正好看到【明慧网二零零六年十一月七日】关于“接受新唐人电视的问题”一文中谈到的一些问题,我有同感,现写出来与同修交流。先将两个关键的问题写在前面,调不出来的主要原因是:

1、 仰角不对。
2、 接收机设置:极化方向,由“垂直”改为“水平”试试。

下面再详细的说一下,不妥之处,请同修批评指正。

一、调星步骤

我处在地区的经纬度:东经约114度,北纬38度。数字接收机也可以计算出该地区的仰角、方位角和极化角:

亚太2R(76.5度)卫星:方位角是南偏西51.7度,极化角-38.2度,计算仰角30.9度,实际仰角(正装)30.9-22.5=8.4度。

注:上面的22.5度上偏馈角,天线尺寸是75厘米。网上介绍说是20度,也有说是27度,这个22.5度是我们通过实验推算出来的。

W5(70.5度)卫星:方位角是南偏西57.5度,极化角-41.6度,计算仰角26. 8度,实际仰角(正装)26.8-22.5=4.3度

当找到亚太2R(76.5度)卫星后,在此基础上再将天线仰角降低4.1度,天线再往西转动约6度(天线立杆弧度长约2mm),就找到了W5(70.5度)卫星。

一句话:找到亚太2R星后,向下旋4度,向右旋6度,我们叫四、六开。

调星应该注意的事项:

因为信号能否找到取决于两个方面:一个是方向角(天线左右的位置),一个是仰角(天线上下的位置),这两个的误差必须在2度以内,否则就找不到信号。

1、一定要先调好天线仰角
2、然后找到正南后,找到大致方位角来回慢慢调整。
3、 根据信号强度,先强后弱来调整。

76.5度亚太2R(ASIASAT-2)的调试方法:

高频头、接收机和电视连接好后,开始设置数据。
打开接收机,按遥控上的“菜单”键,电视上出现主菜单。因接收机型号而异,供参考。

1)进入“转发器设定”,选择“删除”,删除里面有所的转发器参数,退出(注:不删除也可以);
2)关机,再开机
3)按遥控上“菜单”键,出现主菜单;
4)进入“转发器设定”(或“节目设定”)选择“增加节目”。接收76.5度卫星,先输入信号较强的西藏台,参数为:

高频头本振:11300
下行频率 12374
符号速率(khz) 05660
极化:垂直
22khz:关
端口:1

大部份接收机,已经内置了这个台,如果没有删除,直接找出来就行,不用输参数。

先不要按遥控上的“确定”键。此时电视屏幕上会显2个指示条,上面的信号强度只是证明高频头连接正确,关键看下面的信号质量。

一般接好后,只有信号强度30%-90%,信号质量为零不显示,缓缓转动天线的方位角,信号质量数值上升,表示找到星了,高清图像出来后,这时再按遥控上的“确定”键。

西藏台出现后,这个星上的其它台通过“自动搜索”就找到了。我们用的是卓异ZY-5518接收机,使用遥控器调出主菜单,在没有任何提示的情况下,按遥控器数字键305518,画面出现“出厂参数恢复”字样,返回“自动搜索”一栏,按“确认”键进入,按照相应的参数设置(只输入本振频率11300),再按“确认”键即可自动搜台。

先在天线立杆上做个方位角标记,在调下面的70.5度星时不小心转动稍大后,有助于恢复。

70.5度星的调试方法:

将天线仰角降低4.2度,先将单本振高频头换成双振高频头,和上面一样,“增加节目”。先输入信号较强的美国之音,参数为:

高频头本振:09750
下行频率 11240
符号速率(khz) 27500
极化:垂直
22khz开关:关
端口:1

(新唐人的数据是:用双本振ku高频头,本振频率09750,下行频率11334,符号率06511,极化方式为垂直,22K开关设为关。通过自动搜索找到新唐人(NTD)比较好。)

特别提醒:对于【明慧网二零零六年十一月七日】同修所用的高斯贝尔牌接收机,先增加卫星,再增加转发器,设置大同小异,但极化要改成“水平”,切记!对于同洲3318C接收机,如果不改成“水平”,提示数据非法,可能是厂家做了手脚。其它品牌的接收机,是否需要把极化方式改成“水平”,请同修自选验证。

将天线再往西转动约6度,观察信号质量由0%变大,一般信号质量超过20%时就会出现图像,只要显示信号质量就对准了。

如果发现信号强度增高到50左右,方向角就基本找到了,找一个信号强度最高的方向略微固定一下方向角,不要拧死。然后是仰角,也是慢慢的上下调试,如果信号强度到55以上基本就快出来了,如果能到60还没有信号质量,就把高频头转转,一般就出来了。调出来后,应马上在天线控制方向角的地方做个记号。如果信号质量不是太强可以在微调一下,找一个最佳的方向,也要再转转高频头才能找到最佳的信号。最后把控制方向角和仰角的螺丝拧紧。

信号质量显示很低,还可以把天线的伸缩杆调整一下。北方地区安装时要把伸缩杆的尺寸缓慢加长些,反之,南方要缩短些。显示信号质量有些上升,继续缓慢调整,直到最高为止。反复调整天线的方位和仰角,直到信号质量最好。然后慢慢调极化角。

接下来,这个星上的其它台通过“自动搜索”就找到了。

收不到节目,不外乎如下几点:

1、仰角一定要先调好(这是主要原因!)。
2、扳动天线偏角时要慢。
3、极化角
4、设备正常!

如果没有问题的话,这么做基本大功告成。

二、前期准备

器材:

(1)接收机:卓异ZY-5518,我们还用过高斯贝尔牌的,100元左右。
(2)天线 :Ku波段偏馈天线,尺寸75公分,杂牌不到100元。
(3)高频头 :偏馈使用的KU头。(9750/10600)双本振高频头1个(必备,40元左右),(11300)单本振1个(选件,先购买一个调试用,我们用百昌牌30元,其它也可以)。
(4)馈线 :看有线电视用的75-5同轴电缆,一般天线和接收机的距离不要超过50米,否则信号会衰减。要选择质量好的。
(5)F头
馈线与高频头、馈线与接收机连接部份所用,经销商免费提供。
(6)0/22K开关、双星夹具(选用,每个不超过10元,暂不购买)

场地:用膨胀螺丝直接固定最好。如果条件不允许的话,那也有方法:可以用很厚重的铁板上面固定,一般不会吹走的,还不行的话,那么就找来混凝土自己打个方台。

工具:
(1)冲击钻、改锥、扳手、防水胶带、绝缘胶带等。
(2)指南针(或罗盘),没有也行,方位角大体可以估计出来。中午12点,在安装地点吊个绳子(铅垂),将其影子画下来,基本上是南北向,夜间可以根据北斗星判断。
(3)大量角器、铅垂(重物+细线),用于量天线的仰角和方位角
(4)水平仪(没有也行,可用铅垂与大量角器配合起来实现。安装地点倾斜的话,会影响调星)。

三、正装还是倒装天线

对于偏馈小锅天线,分正装和倒装,高频头安装位置偏向天线的下方是正装。

正装偏馈天线调仰角的时候,软件计算出来的角度应减去22.5度,比如本地区收76.5的时候,软件计算的仰角是31度,在安装调试的时候应该调成8度多一点。

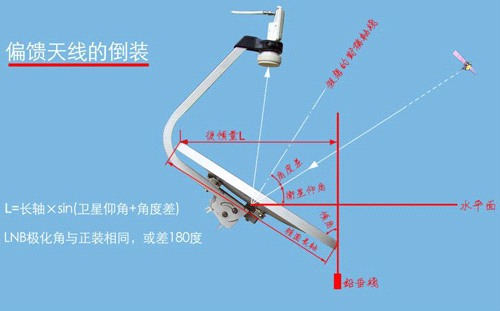

倒装偏馈天线调仰角的时候,软件计算出来的角度应加上20度,比如本地区收76.5的时候,软件计算的仰角是31度,在安装调试的时候应该调成53度多。因我们还没有试装过倒装天线,是在别的同修介绍经验的基础上整理的,仅供参考。

倒装的时候天线仰角很大,安装地点前面有障碍物的话,倒装就是很好的选择。通过比较接收效果没有差别的。

四、调极化角

KU高频头上都有一个标志,KU高频头标志向上就是零度位置,逆时针转为负,顺时针转为正。偏馈无论正装还是倒装极化角调整是一样的。初调时,逆时针转45度左右,可能我们这里信号强,调整不明显。

五、注意事项

W5卫星对亚洲播出信号将变更 :新唐人电视在欧洲通讯卫星公司W5卫星上对亚洲播出信号的符率将于北京时间11月26日(星期日)凌晨1时开始进行调整。届时卫星接收器上将符率(Symbol Rate)由9766千符/秒改变为6511千符/秒。其它接收参数不变;卫星接收天线的位置和方向也不需要改变。

到了今年11月27日,通过“自动搜索”一下也可以解决问题。
