新疆、华北地区接收新唐人电视的方法(图)

【明慧网二零零六年十二月十一日】

  • 关于中国新疆自治区接收新唐人电视节目的探讨

  • 华北地区接收新唐人电视的新方法

  • 关于中国新疆自治区接收新唐人电视节目的探讨

    自从新唐人电视节目在中国大陆通过W5欧卫卫星播出以来,新疆地区的观众却一直无缘收看,因为该卫星天线射束的边缘区仅局限于甘肃和青海一带,其有效的卫星波束根本没有进入新疆自治区的地域。难道新疆的观众就与新唐人电视节目无缘了吗?这是一个值得我们探讨的问题。

    虽然W5卫星上的信号到不了新疆,但新唐人电视台租用的另一颗欧卫卫星,即热鸟六号上的边缘信号却有可能能覆盖新疆地区西部地区的不少城市。

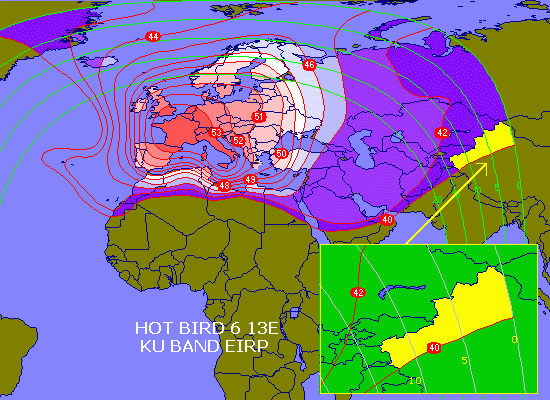

    热鸟六号卫星的覆盖图,边缘可以覆盖新疆部份地区

    热鸟卫星是在同一个地球同步卫星轨道上安放四个不同频率的卫星,新唐人电视台所租用的热鸟6号是其中之一,热鸟卫星群以对欧洲播出为主,但其覆盖面达北部非洲沿海地区和地中海沿岸各主要大城市,也覆盖了绝大部份中东国家。通过对其波束边缘覆盖线路的走势分析,我们认为:热鸟6号卫星最边缘覆盖线路,即40dBW场强线很可能按下述的地理位置走向:该线从新疆东南角:东经77.87度和北纬35.5度切入的,此线进入新疆后沿东北方向前进,穿过和田县再东上轮台,然后经玛纳斯越准噶尔盆地,最后过福海朝阿勒泰方向离开新疆的地域。这一条线以西的区域,应当是热鸟六号卫星的最边沿覆盖面(见下图用黄色标明地区)。这一区域以内如果选用优质高频头配上1米(最好1.2米以上)的偏馈天线,再加上低门限(高灵敏度)数字接收机,我们认为在新疆不少地区是有希望能接收到新唐人电视台的信号的。

    当然这只是我们单纯从卫星场强分布图分析的推测。由于卫星公司提供的场强覆盖图其边缘部份往往误差较大,究竟这一地区的具体收视情况如何,还是要根据地面的接收实验而作结论。为此,我们提供一组该地域有关城市(或人口密集区)调试天线的具体数据供大家参考。(这其中除了乌鲁木齐市是在这条线以外的城市外,其余的地区都是很有可能能接收到我们的信号的)。希望有兴趣者动手一试,为了提高大家在安装天线时的成功率,有几个要点务必要提醒大家注意:

    一:频道参数:下行频率 :10971 Mhz
    符率: 27500
    前向纠错率:(FEC) 3/4
    极化:水平 (Horizontal)

    注意:与W5卫星相同,接收这颗卫星的节目也必须用双本振高频头。

    二:天线方向定位问题:

    由于该地区难找到适合的辅助定位的卫星,建议采用从正西方向再往南方向偏一定角度来确定天线的方位,正西的方向是很容易从日落点配合指南针加以准确定位的,其余的参数就不难从表上查到。

    以阿克苏市为例:

    先按表上提供的计算结果,查出在这一地区天线仰角为8.42度,高频头的极化角调到46.55度位置,这两项都可以事先预设定好,再然后根据表上提供数据查出这一地区天线偏角为16.53度,只要将天线的方向从正西方向再往南方向偏转16.53度,即是我们要找的热鸟六号卫星的方位了。

    注意:如果您所外的地名不在表格内,您有可能是在40dBW场强线以东的位置,像新疆吐鲁番,库尔勒和哈密等地都无法收到热鸟6号的信号(当然,您如果有兴趣也有条件进行超距溢波接收实验的话,用2.4米以上的天线没准也能收到信号的)。如果您确认是处于该场强线以西的位置的话,可选择表格中最接近的地点找到相关数据作参考。

    三:关于六片分瓣主馈型C波天线改装为收Ku波天线的技术关键。

    大家可能对C波段弱信号司空见惯了,其实Ku段弱信号处理也是类似的。也就是说,一个能顺利收视39 dBW场强的C波(非网状的)天线,换上相同噪声等级的Ku高频头后,应当也能接收相同信号场强的Ku波卫星信号,但实验的结果往往是大相径庭的,其原因是很多人没有掌握改装成Ku天线的技术关键。为帮助大家解决这一问题,结合我们的对国内流行的六片分瓣组装的中卫牌(及同类杂牌)1.8米天线改装实验结果,有几点体会提出与大家分享:

    1. 要尽可能选择正牌的天线。

    Ku波段由于其频率高出C波段几倍,所以其对天线精度要求高多了,杂牌天线由于加工设备和技术条件所限,其产品的精度即天线的效率就差别较大,这种天线在C波段时尚看不出多大的差别,一换到Ku段时就明显看出优劣来,所以有条件的话,最好要买好品牌的天线(如:中卫牌),这样能减少很多调试的麻烦。

    2. 首先要确保天线底盘所固定的在的平面要较正好水平度。

    这种天线是通过其底部一个金属圆盘式底盘与底座固定,无论是金属、水泥或者是木板结构,都要先调整好底部水平度的问题,这是保证天线能在最高效率工作的基础。

    3. 要解决好Ku高频头在C波天线的馈源盘的中心位置问题。

    由于C波与Ku波高频头的尺寸之差别,当将C波段的天线用在Ku波时,首先要解决的就是如何固定好高频头的问题。有一些正牌的天线已为用户考虑到这点,往往会给用户提供了一个适配器,这样会很方便的将通常为40mm直径的Ku高频头固定在直径为65mm的原C波天线的馈源盘的中心位置。如果找不到此配件则要考虑用铝金属或塑料等专门加工一个适配器。

    4. 要先预调好高频头的焦距和中心点位置。

    由于这种六片分瓣组装的天线在组装完毕后,其馈源盘往往离其最佳聚焦点差别很大,根据其说明书中的资料,对于1.8米天线所对应焦距为682mm,所以要用卷尺先预调好准确的位置,再将三根金属支架初部固定好,然后再将天线与地位垂直的位置(相当于仰角为零度时的位置),再离天线约三米开外,用闭住单眼类似射击时瞄准的方法,将馈源盘的中心位置校正,且整个馈源盘所在的平面应与地面尽可能的垂直,然后再将支架固定牢靠。

    以上对天线改装的几点经验,是我们在实验中总结出来的,用这些方法,我们成功地改装了多个这种六片分瓣主馈型接收天线,顺利地在低于39 dBW的Ku信号场强覆盖区内接收到W5卫星上的新唐人电视节目。

    四:关于超低仰角Ku卫星天线的安装。

    对于接收超低仰角的卫星应如何安装卫星天线,我们认为应解决两个问题:

    首先要确认天线的低仰角的范围之内并没有树木及建筑物的遮挡,否则会永远无法找到所需的信号。

    其次,就是要从天线本身来解决如何对付低仰角的问题。幸运的是对于前面提及的六片分瓣主馈型C波天线,这种天线的仰角可调范围极广。(0度至90度)但对于Ku专用的偏馈天线,就没有没有这么方便了。这类天线仰角往往在20度以下就不能再低了,不过我们可用倒装天线的方法来解决这一问题。具体方法大家可以到网上查询,而且在选购器材时就必须清楚,有些品牌的偏馈天线根本就无法进行倒装的。

    五:本文是供有一定经验卫星电视接收爱好者参考的,如果您是一个刚入门的爱好者,建议先从网上多学习一些预备知识,您可以直接上网搜索“卫星电视初烧”,找到相应的入门学习资料,最好能买一套器材来边实验边学习,这样更能加快学习的进度。掌握卫星电视接收技术并不太难,但是难在对弱信号接收时所应有的耐心、细心和决心。即使您是一位有经验的爱好者,很可能也是第一次碰到这种低信号场强和超低仰角接收的挑战,建议您在调试之前先选择当地一个强信号的Ku台来调通整个系统,然后再利用此系统来多换不同品牌的双本振高频头,从中选择一个最理想的高频头作为热鸟六号卫星天线使用。同时还可以利用这套系统用作对比选择不同品牌的接收机用。等这一切具备后,再来调难度较大的热鸟六号。

    很希望您能将自己的实验结果与我们联系,我们的电邮地址是:feedback@ntdtv.com

    最后祝大家接收实验顺利成功!我们在等待你们的消息,并愿意随时给有问题的实验者提供进一步帮助。

    新唐人电视台
    纽约总部技术部供稿
    2006年12月3日

    附:新疆各相关地区安装热鸟六号卫星天线参考资料:

    地名 经度 纬度 天线仰角 天线偏角 (正西偏南角度) 高频头极化角/建议天线尺寸

    乌鲁木齐 87.68 43.76 2.58 9.32 45.2 / 1.8米主馈
    克拉玛依 84.77 45.58 4.17 12.43 42.95 / 1.2米偏馈
    石河子 85.93 44.27 3.67 11.12 44.44 / 1.2米偏馈
    轮台 84.25 41.77 5.38 12.55 46.67 / 1.2米偏馈
    和田 79.93 37.12 9.73 16.5 50.62 / 1.2米偏馈
    皮山 78.28 37.06 11 18.02 50.26 / 1米偏馈
    墨玉 79.73 37.32 9.84 16.73 50.31 / 1.2米偏馈
    阿克苏 80.28 41.15 8.42 16.53 46.55 / 1米偏馈
    拜城 81.83 41.82 7.11 15.01 46.18 / 1米偏馈
    库车 82.97 41.67 6.32 13.83 46.55 / 1.2米偏馈
    阿瓦提 80.33 40.63 8.52 16.44 47.08 / 1米偏馈
    乌什 79.25 41.22 9.15 17.6 46.26 / 1米偏馈
    喀什 75.93 39.50 12.61 21.52 47.05 / 1米偏馈
    巴楚 78.58 39.78 10.06 18.15 47.56 / 1米偏馈
    莎车 77.25 38.45 11.46 19.41 48.6 / 1米偏馈
    新源 83.26 43.42 5.7 13.73 44.85 / 1米偏馈
    伊宁 81.33 43.92 6.93 15.75 43.98 / 1米偏馈
    博乐 82.10 44.93 6.13 15.07 43.12 / 1米偏馈
    塔城 82.97 46.73 5.09 14.39 41.49 / 1米偏馈
    温泉 81.08 44.95 6.82 16.11 42.9 / 1米偏馈
    布尔津 86.92 47.70 2.34 10.53 41.16 / 1.2米偏馈
    阿勒泰 88.13 47.87 1.58 9.36 41.16 / 1.8米主馈


    华北地区接收新唐人电视的新方法

    一、普通电视接收锅也可接收新唐人电视的安装调试方法

    我们位于华北地区,现在我们研制出了利用普通电视接收锅(直径1.2米,简称“大锅”)接收新唐人电视这样既降低了成本,又方便了本来已经安装了大锅的用户只需接一个ku头就可达到接收新唐人节目的效果。

    二、60厘米及以下小锅便于大中小城市居民接收新唐人电视安装调试的一种新方法

    为了适应不同新唐人收视用户的需求,我们研究出一种新的便携、活动式安装方法(适合于45厘米、60厘米小锅),安装在阳台或窗户外面的墙壁或窗台上,只需收视时将接收器插上,收视完收回即可。

    下载接收新唐人电视的新方法(2MB)
